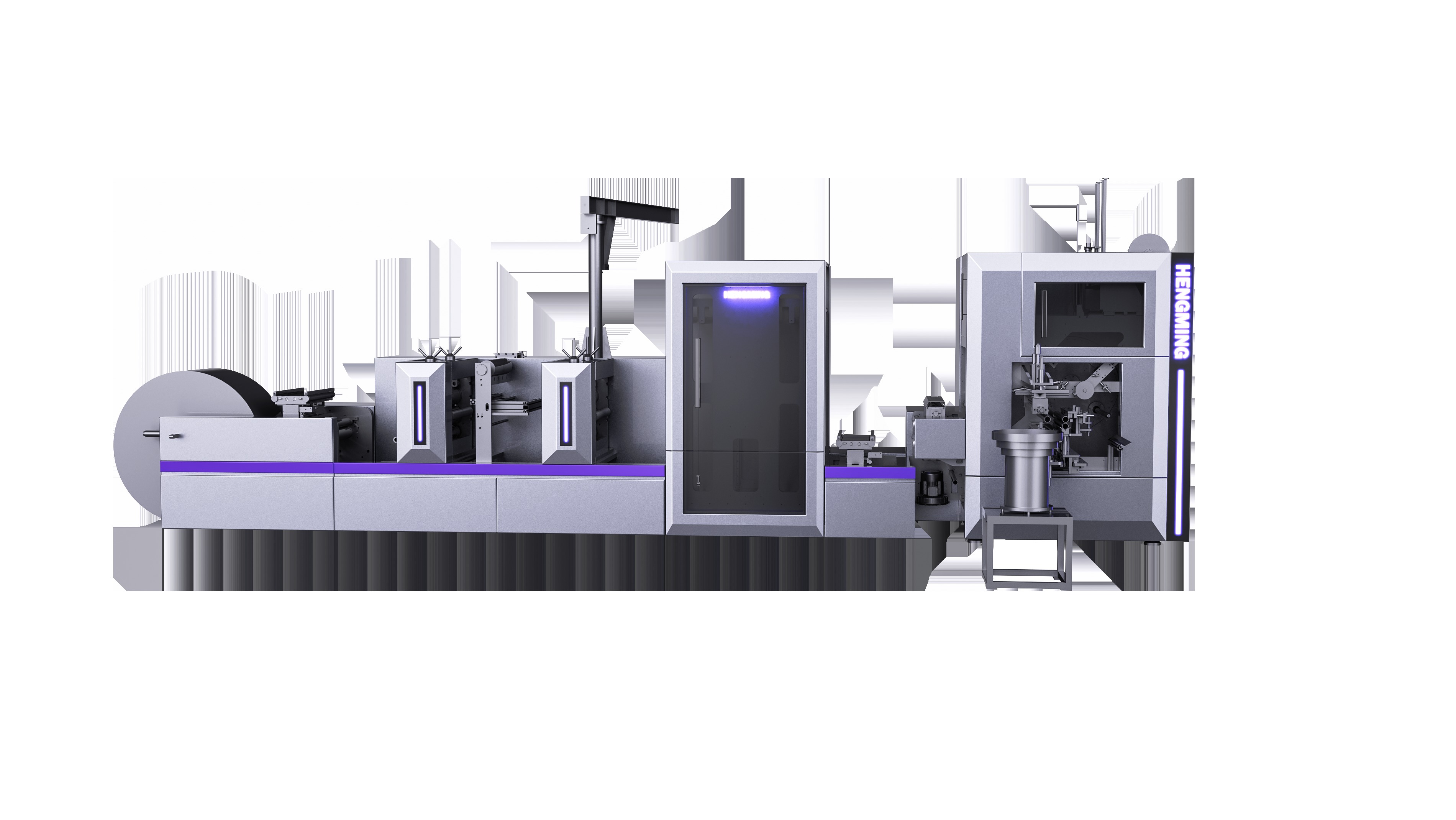

HM-MQSJ350/450/570
Máquina de reviravoltar torretas de 4 eixos totalmente automática de corte por matrizes rotativas
Máquina de rebobinagem de torres de 4 eixos, totalmente automática, de corte por matrizes rotativas, sem cola, com funções como rosqueamento automático do núcleo, vedação ou rotulagem automática e outras funções,pode realizar on-line não-stop rewinding, pode ser ligado a máquina de corte a óleo, máquina de corte, impressora flexográfica e outros equipamentos.e podem ser intercambiáveis, reduzindo a mão-de-obra e melhorando a eficiência.
Características principais:
1: Máquina de corte e rebobinagem totalmente automática tem a função de rosca automática do núcleo e rotulagem automática da cauda do rolo de papel
2: Máquina de corte e rebobinagem totalmente automática adota dispositivo de armazenamento de material de papel para manter a estação de corte da matriz na velocidade uniforme, sem necessidade de aplicar cola no núcleo do papel,não dobrar para reviravoltar automaticamente o material, nenhuma cola pode economizar a energia elétrica e custo cola, maior eficiência
3: Máquina de corte e rebobinagem totalmente automática pode estar em linha com a estação de corte da matriz, estação flexo, etc., a parte de rebobinagem pode ser intercambiável com a de 1 polegada, 1,5 polegada, 40mm,3 polegadas, etc.eixo de ar
4: O corpo da estação de corte por matrizes tem uma espessura de 50 mm para melhorar a precisão de corte por matrizes mais elevada e o corte por matrizes mais estável, o rolo inferior de corte por matrizes com 166T (o rolo inferior de corte por matrizes maior, o rolo inferior de corte por matrizes maior, o rolo inferior de corte por matrizes maior, o rolo inferior de corte por matrizes maior, o rolo inferior de corte por matrizes maior, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes maiores, o rolo inferior de corte por matrizes menores, o rolo inferior de corte por matrizes maiores, o rolo inferior poro menos dançando e mais estável quando a máquina funciona a alta velocidade), adotando o material D2, a precisão de dança no grau de μ, pode perceber o papel 38g fundo estável de corte a alta velocidade
Especificações:
| Modelo | HM-MQSJ350 | HM-MQSJ450 | HM-MQSJ570 |
| Diâmetro máximo de desenrolar | 1200 mm ((cerca de 6000 m) | 1200 mm ((cerca de 6000 m) | 1200 mm ((cerca de 6000 m) |
| Largura máxima de alimentação do papel | 350 mm | 450 mm | 570 mm |
| Guia Web | Guia da web por ultra-som | Guia da web por ultra-som | Guia da web por ultra-som |
| Duração de corte da matriz | 90T-150T | 110T-175T | 130T-200T |
| Estação de corte por matrizes | 3 estruturas de rolos | 3 estruturas de rolos | 3 estruturas de rolos |
| Velocidade de corte da matriz | 150 m/min | 150 m/min | 150 m/min |
| Precisão de corte por matrizes | +-0,15 mm | +-0,15 mm | +-0,15 mm |
| Servo de corte por matrizes | 5 conjuntos | 5 conjuntos | 5 conjuntos |
| Unidade de armazenamento de materiais | 1 servo | 1 servo | 1 servo |
| Unidade de armazenamento de materiais | 32 metros | 32 metros | 32 metros |
| Velocidade máxima de rebobinagem | 50-150 mm | 50-150 mm | 50-150 mm |
| 4 eixos de ar de fuso | 25 mm/40 mm/76 mm | 25 mm/40 mm/76 mm | 25 mm/40 mm/76 mm |
| Diâmetro máximo de rebobinagem | 300 mm | 300 mm | 300 mm |
| Largura de rebobinagem mini | 40 mm | 40 mm | 40 mm |
| Cola ou não | Sem cola ecológica | Sem cola ecológica | Sem cola ecológica |
| Fornecimento de energia | 380V 50Hz 3P Pode ser personalizado como requisito do cliente com o transformador de voltagem |
380V 50Hz 3P Pode ser personalizado como requisito do cliente com o transformador de voltagem |
380V 50Hz 3P Pode ser personalizado como requisito do cliente com o transformador de voltagem |
| Potência | 22 kW | 25 kW | 25 kW |
| Fornecimento de ar | 0.8Mpa 1m3/min | 0.8Mpa 1m3/min | 0.8Mpa 1m3/min |
| Tamanho | 7300x3180x2800 | 7300x3280x2800 | 7300x3400x2800 |
| Peso | 7200 kg | 7700 kg | 8300 kg |
