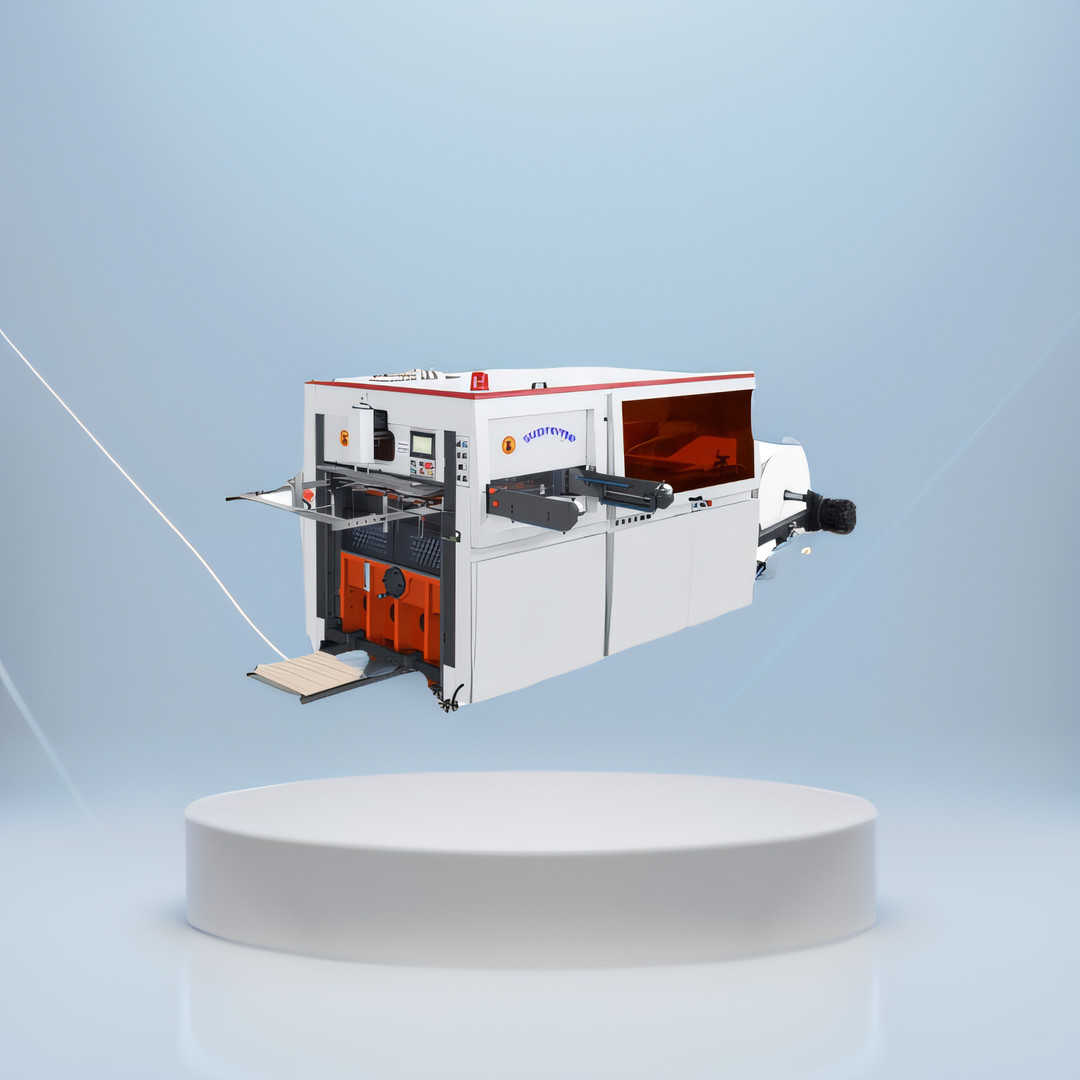

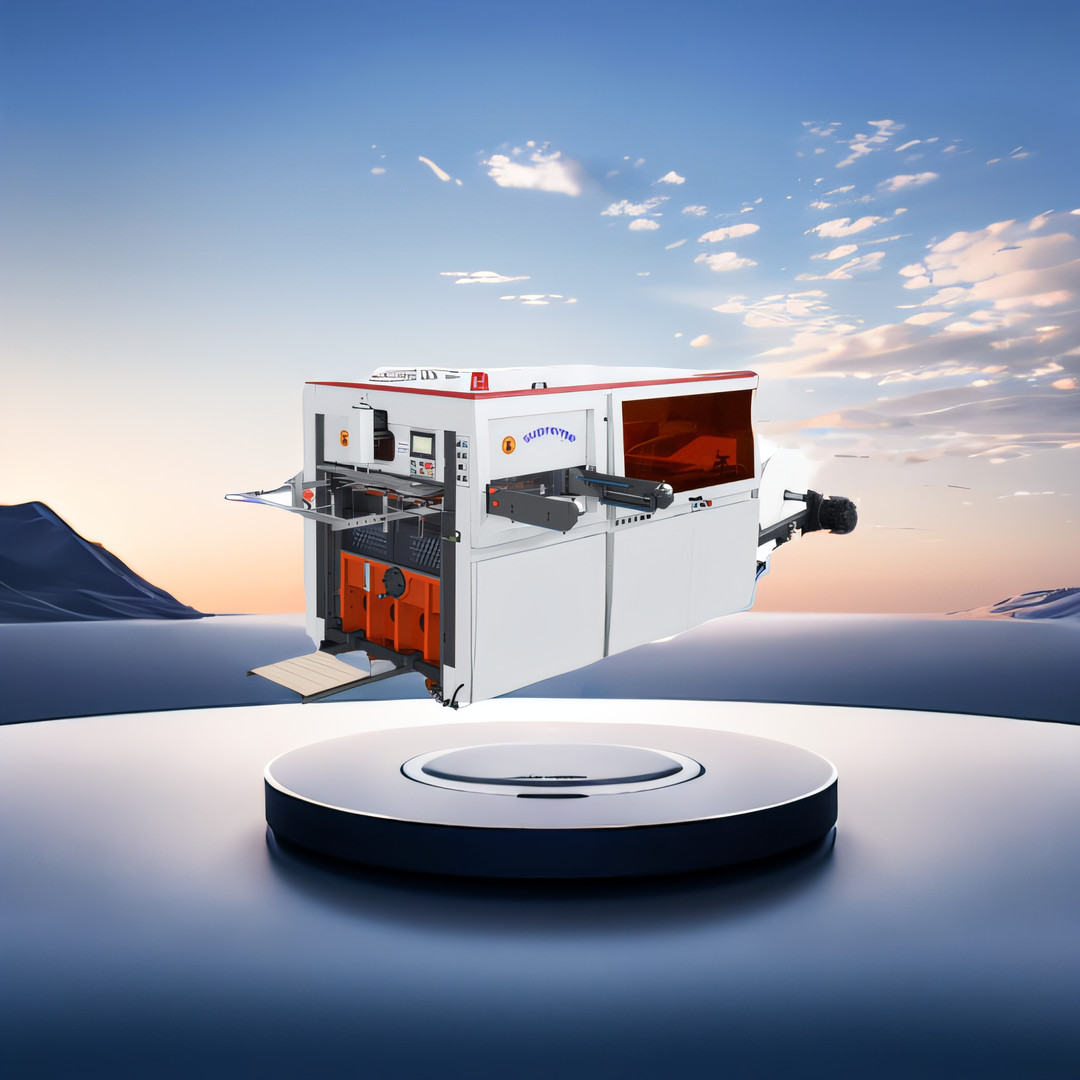

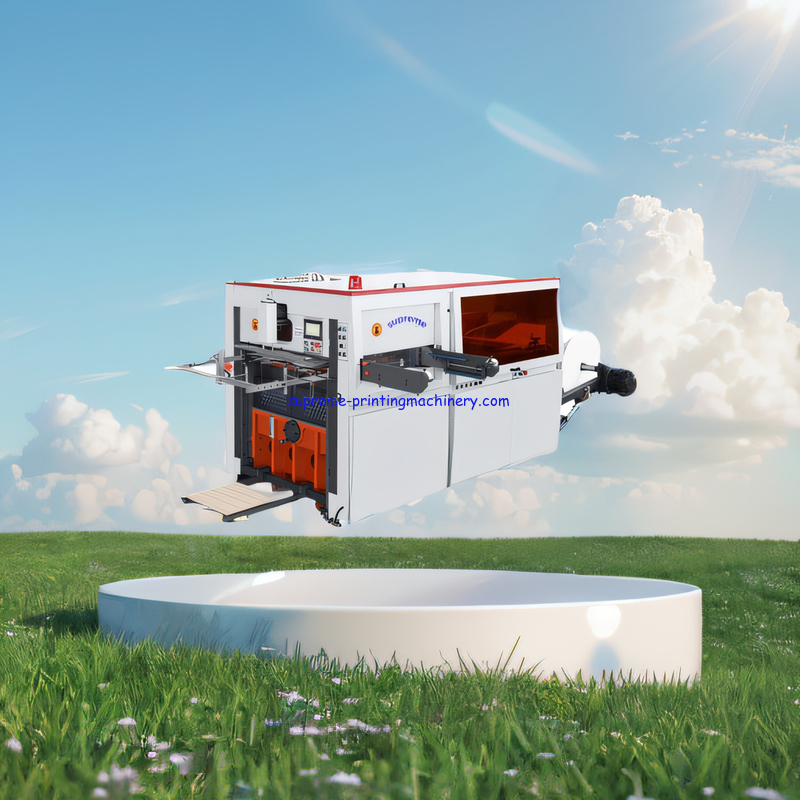

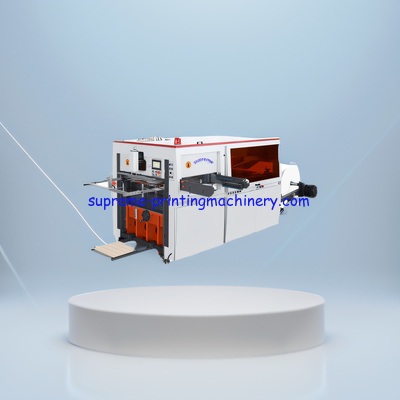

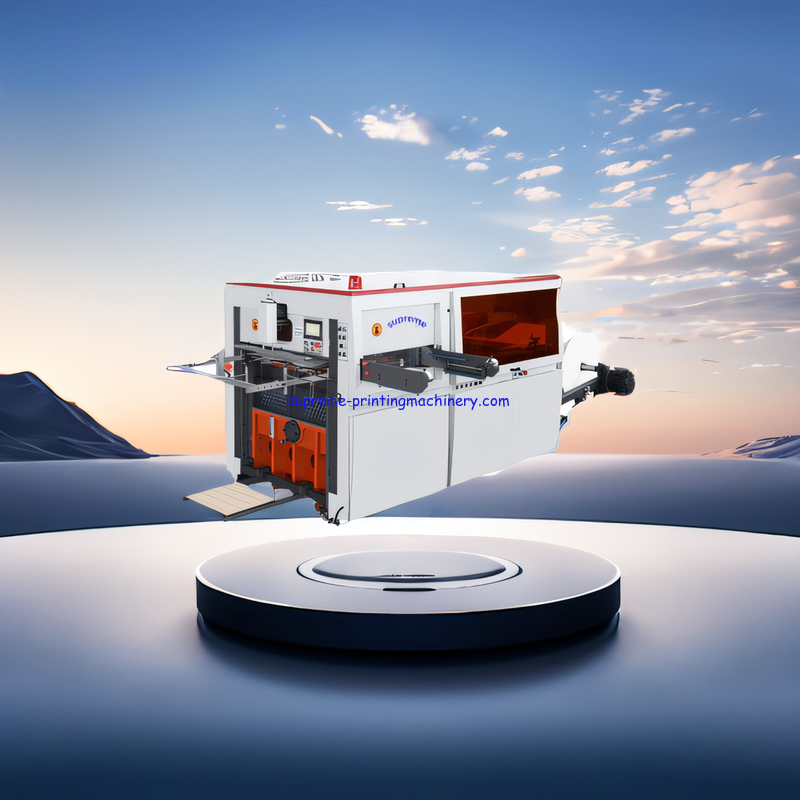

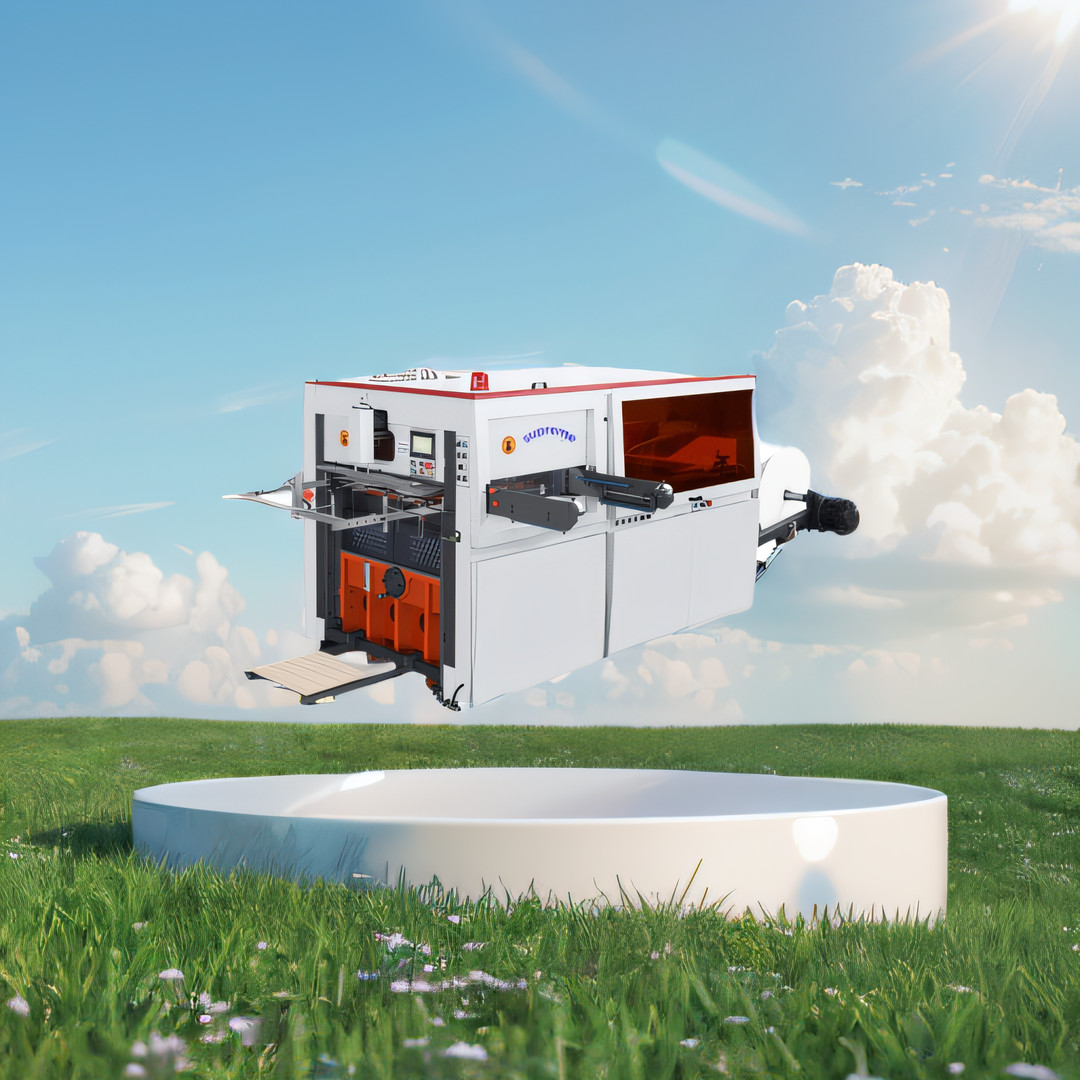

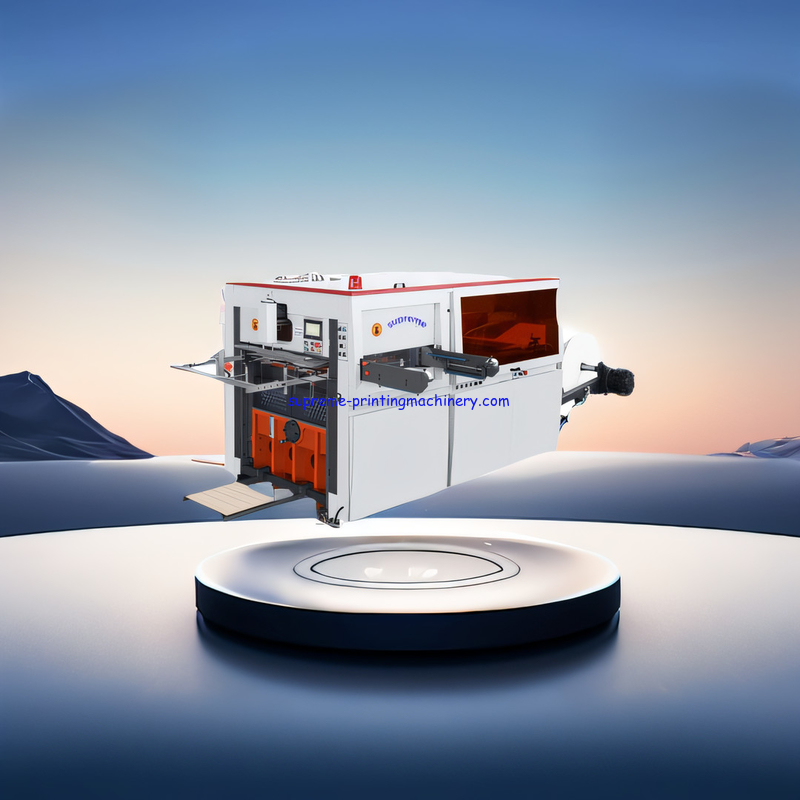

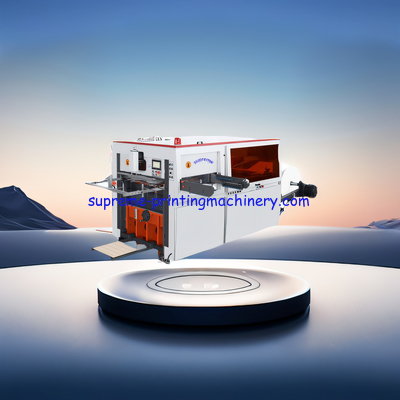

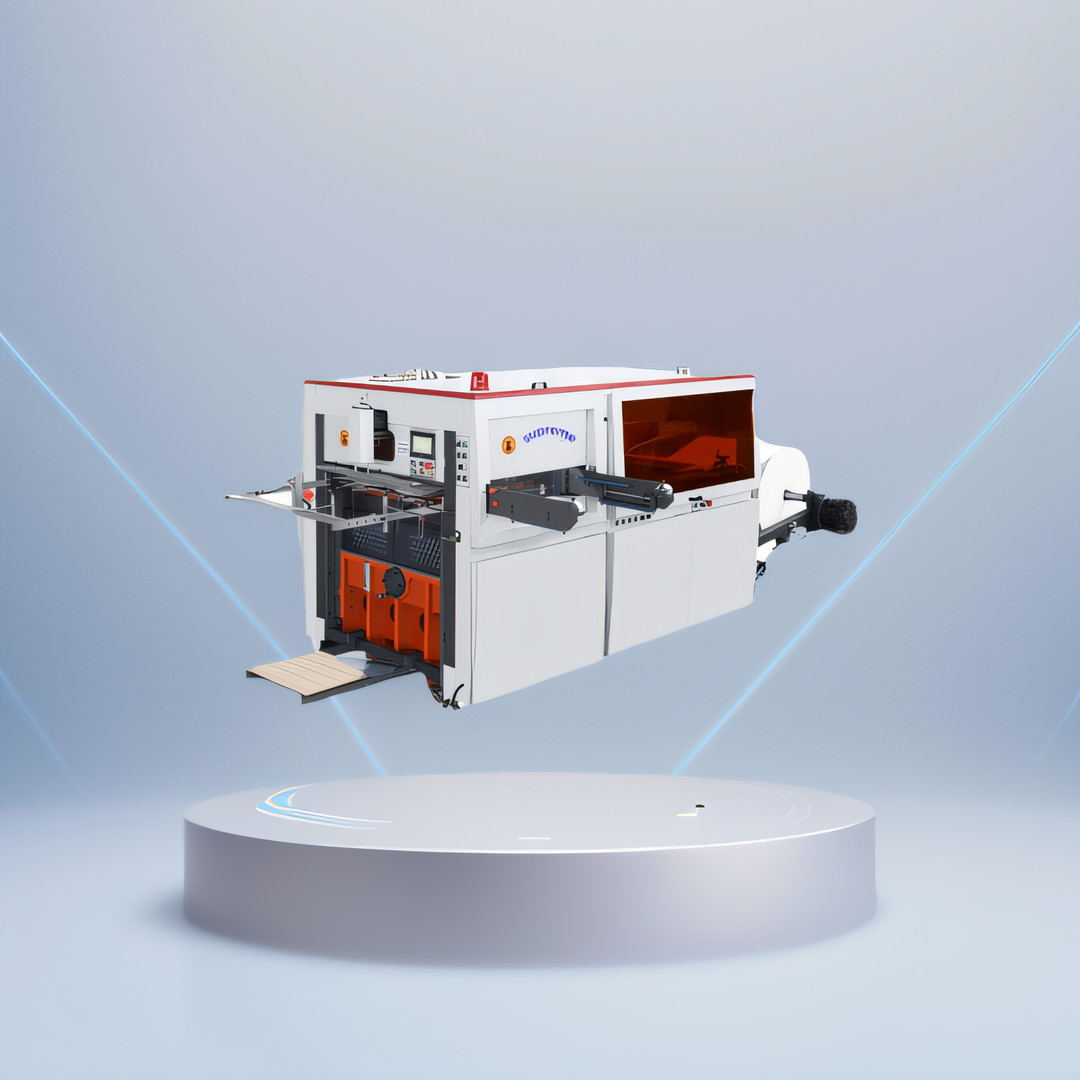

MQ-940II Máquina de cortar a carcaça em rolos TECNOLOGIA INTERNACIONAL ADVANÇADA ESTABIL SAFEDADE PRECISIÃO
https://www.youtube.com/@labelturretrewindingmachinery
Especificação técnica
Modelo | MQ-940II |
Área de corte máxima | 940 mmx510 mm |
Precisão de corte | ±0.20mm |
Peso em gramas de papel | 120-400 g/m2 |
Capacidade de produção | 110-180 vezes/min |
Fonte de ar | 0.5Mpa |
Pressão máxima de corte | 150T |
Peso | 6.0T |
Diâmetro máximo de desenrolar | 1600 mm |
Potência total | 12 kW |
Dimensão | 4500x2200x1800 mm |
Introdução
A máquina de corte de rolos MQ-940II é com tecnologia avançada internacional, mais estável, mais segura e mais precisa, amplamente utilizada nas indústrias de impressão, embalagem e produtos de papel.
Padrão da máquina:
1Microcomputador
2Interface de controlo homem-máquina
3Servo posicionamento
4: Inversor de frequência CA
5Contagem automática
6: Placa de bloqueio pneumático manual
7: Guia web fotovoltaica
8: Embreagem eletromagnética
9: Sistema centralizado de lubrificação de óleo
10Proteção contra sobrecarga e dispositivo de transmissão único
11:Toda a parte principal e o dispositivo de controlo são importados
.
Estrutura principal
1:Sistema de accionamento da engrenagem de vermes:
1): Pressão forte e estável quando a máquina funciona a alta velocidade
2): ao cortar, mais precisão, baixo ruído, operação estável
3): Quadro principal, quadro móvel, quadro superior de ferro dúctil, maior resistência à tração, ato de resistência à deformação
2Sistema de lubrificação automática:
1: óleo de condução principal fornecido regularmente
2Redução do atrito
3: maior duração da máquina
4Proteção automática de parada quando a pressão do óleo for baixa
5: com filtro de óleo, óleo limpo; com interruptor de fluxo para monitorizar a falta de óleo
3Potência de corte
1: Acionamento por motor de frequência de 7,5 kW, poupança de energia, regulador sem passo
2: Com grande co-trabalho da roda de mosca, o corte da matriz é mais forte e estável, poupando energia
3: Freio de embreagem pneumático, controlo do binário de condução por pressão de ar regulada, ruído menor, melhor desempenho do travão
4: Em caso de sobrecarga, parada automática a tempo
4. Controlado por pressão elétrica:
1: mais precisão, mais rapidez para ajustar a pressão de corte da matriz
2: motor separado para regulação automática da pressão
3: interface homem-máquina para controlo, mais conveniente
5- Rastreamento de cores.
1: pode funcionar tanto para impressos como para não impressos
2O motor servo e o co-trabalho fotoelétrico, para trabalhar para os produtos impressos, garantem a perfeita posição do corte e do desenho da impressão.
3: simples operação por micro-computador para ajustar o comprimento de alimentação
Motor:
1: motor principal controlado pelo inversor,menor energia, maior eficiência
PLC e ecrã táctil:
1: com a tensão automática controlada pelo PLC, operação do ecrã táctil, mais conveniente
7Dispositivo de regulação de papel:
1Para fixar ou ajustar o papel numa posição adequada, com comando de motor
8. Parte de corte por matriz:
1: Bloqueio pneumático, maior segurança para evitar quedas
2: Chapa de corte por pressão: chapa de aço 65MN com tratamento térmico, maior dureza e planosidade
3: com guia de entrada e saída, poupança de tempo para a troca de placa
9Alarme de engarrafamento de papel.
1:Paragem automática quando o papel se atasca
10Parte de desdobramento:
1:Paragem pneumática, maisestável
2: Tensão controlada por:PLC automático
3:Elevadores hidráulicosem1.5 toneladasmaterial
4: Diâmetro máximo de desenrolar pode ser1600 mm
11. Material de alimentação
1: alimentação do papel por rolamento de borracha controlado por motor de tracção, mais conveniente e mais fácil
12. Automaticamente dobrar e achatar os materiais de curva no núcleo do papel. Ele percebeu o ajuste de vários estágios do grau de dobragem. Mais suave para a máquina em funcionamento
13. Alimentação dos materiais
1: com o rastreamento de olho foto, certifique-se de que a alimentação do material e corte de die é sincronização
14- Interruptor de limite.
1: Sensor de altura do copo de papel e controlado, para manter o copo de papel na mesma altura para poupar mão-de-obra
15: Parte de recolha de copos de papel:
1: controlado em cadeia
2: Tipo de dispositivo de nivelamento manual e pneumático
3: Dispositivo de perfuração de copos de papel
Sobre nós:
Profissional de investigação e desenvolvimento em máquinas flexográficas de impressão de copos de papel, máquinas de corte a moagem de copos de papel, máquinas de moldagem de copos de papel e outros equipamentos auxiliares.Concentramos-nos em talentos e inovação tecnológica, Adere à estratégia de desenvolvimento de "inovação técnica, marca nacional", tornando a empresa líder na linha de produção de máquinas de copos de papel.
Honestidade, alta qualidade e serviço são os nossos princípios de negócio. Avançar, pragmático e eficiente são o nosso espírito corporativo.e bem-vindos a todos os novos e velhos clientes e amigos para visitar!
Por causa de atualização e desenvolvimento, acima folha de dados apenas para referência, para a mais recente máquinas, por favor, consulte a nossa empresa.
Fornecemos suporte técnico e serviços para MQ-940II ROLL DIE CUTTING MACHINE TECNOLOGIA INTERNACIONAL ADVANÇADA ESTABILE SAFEDADE PRECISIÃO madeira DIE CUTTING economizar custos.A nossa equipa de técnicos e engenheiros experientes está disponível para ajudá-lo com quaisquer perguntas ou problemas que possa terOferecemos uma ampla gama de serviços, tais como instalação, manutenção, solução de problemas e reparações..
Na nossa instalação, fornecemos uma gama completa de serviços para MQ-940II ROLL DIE CUTTING MACHINE TECNOLOGIA INTERNACIONAL ADVANCED STABLE SAFETY PRECISION madeira DIE CUTTING economizar custos.A nossa equipa de técnicos e engenheiros está disponível para ajudá-lo com quaisquer perguntas ou problemas que possa terDesde a instalação até à manutenção, a nossa equipa está totalmente equipada e pronta para o ajudar.
Nosso objetivo é fornecer o melhor suporte técnico e serviços para MQ-940II ROLL DIE CUTTING MACHINE TECNOLOGIA INTERNACIONAL ADVANCED STABLE SEGURANÇA PRECISSÃO DE LEGUA DIE CUTTING SAVE COST.A nossa equipa de peritos está disponível para responder a quaisquer perguntas ou preocupações que possa ter.Temos orgulho em fornecer um serviço de qualidade e estamos empenhados em garantir a sua satisfação.
MQ-940II ROLL DIE CUTTING MACHINE INTERNATIONAL ADVANCED TECHNOLOGY STABLE SAFETY PRECISION WOODEN DIE CUTTING SAVE COST é embalado cuidadosamente para garantir que chegue em segurança e em excelentes condições.As máquinas estão totalmente montadas., e depois embrulhados em filme e embalados com a caixa de madeira de fumigação.
As máquinas são enviadas por via aérea ou marítima, consoante as preferências do cliente.
