| Lugar de origem: | China |
|---|---|
| Marca: | supreme |
| Certificação: | CE |
| Número do modelo: | RY-B |
| Quantidade de ordem mínima: | 1 |
| Preço: | negotiable |
| Detalhes da embalagem: | Caixa de madeira da fumigação |
| Tempo de entrega: | 30-60 dias de trabalho |
| Termos de pagamento: | L/C, T/T, Western Union, MoneyGram |
| Habilidade da fonte: | 20SET/MONTH |
| vídeo: | Para o vídeo enviado por favor Wechat/wa Me: +8618072118971 | Língua: | Pode ser personalizado em linguagem regular do cliente para operações fáceis |
|---|---|---|---|
| Nome do produto: | RY-B-6 Color-1000mm Rolo de papel (30-260g/㎡) e outros materiais de embalagem flexível Tipo de unida | Notas: | Por causa de atualização e desenvolvimento, acima folha de dados e imagem apenas para referência, pa |

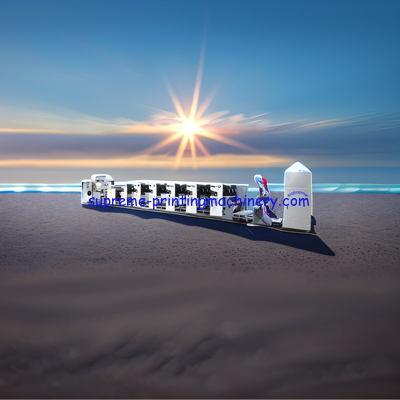

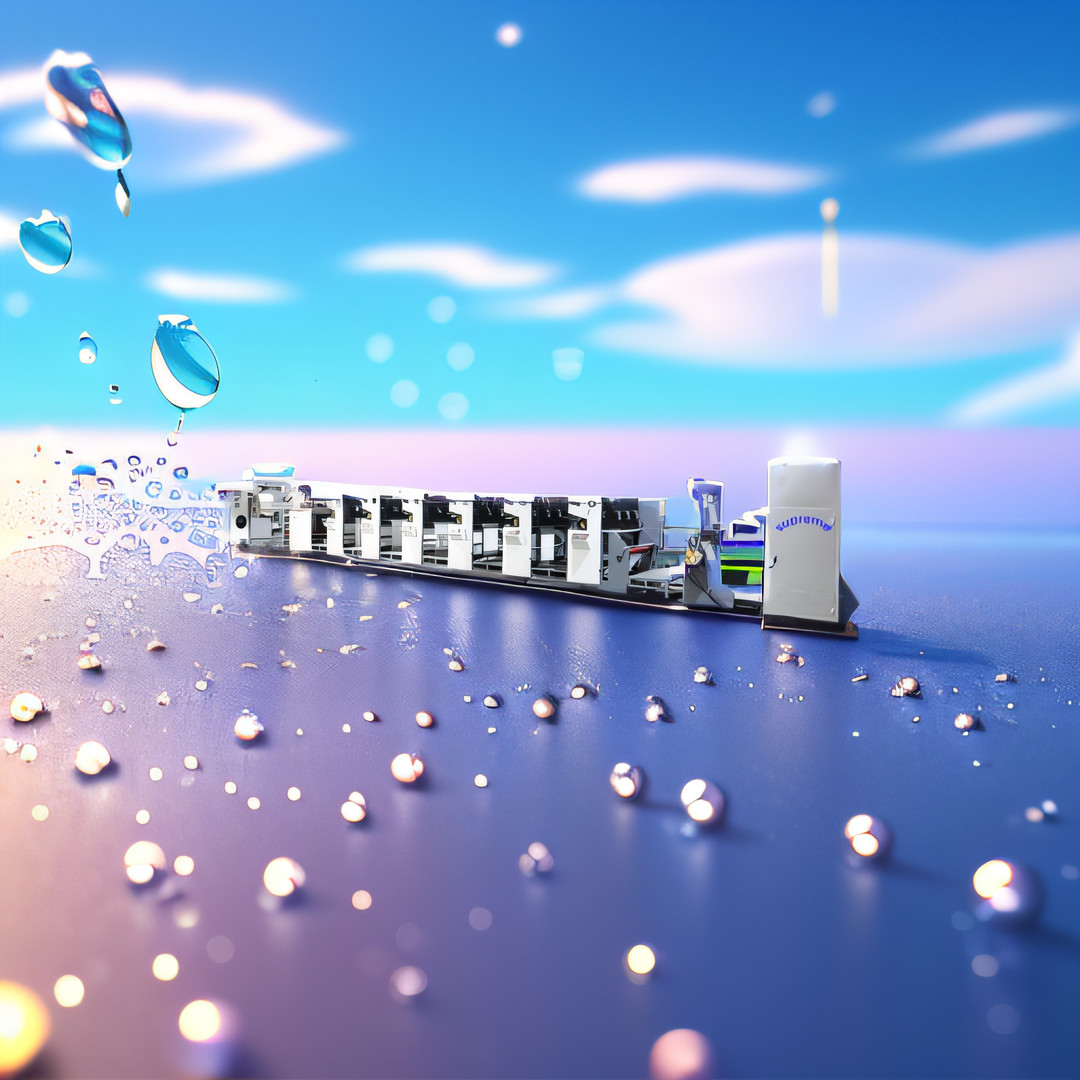

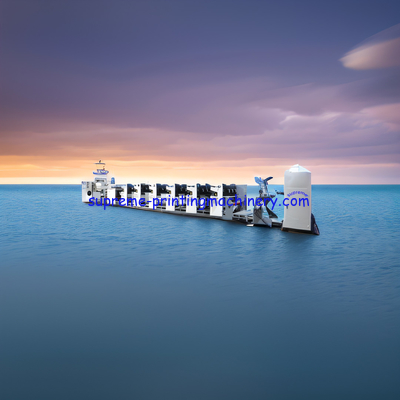

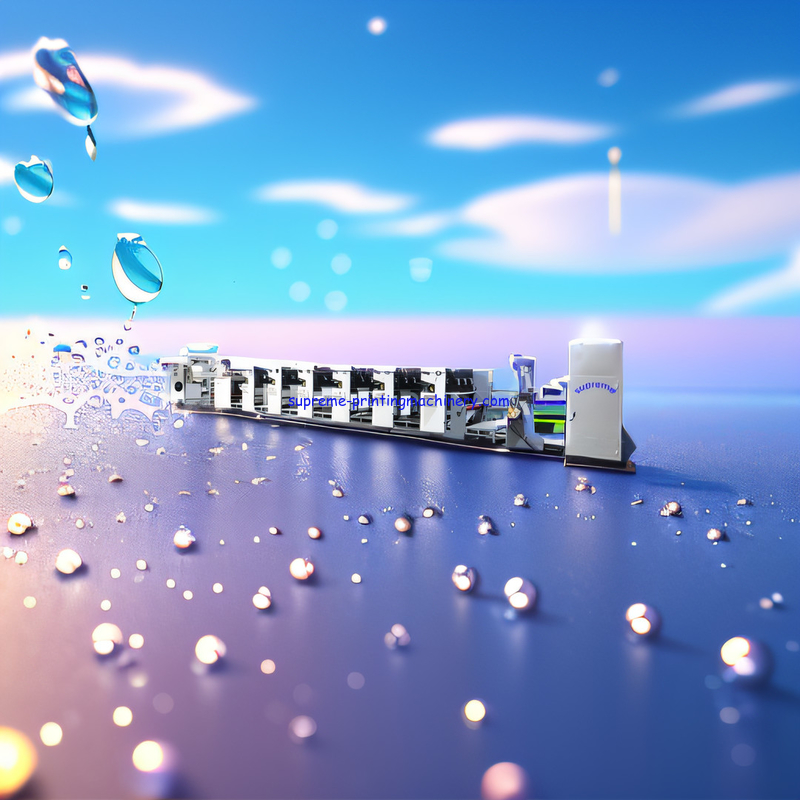

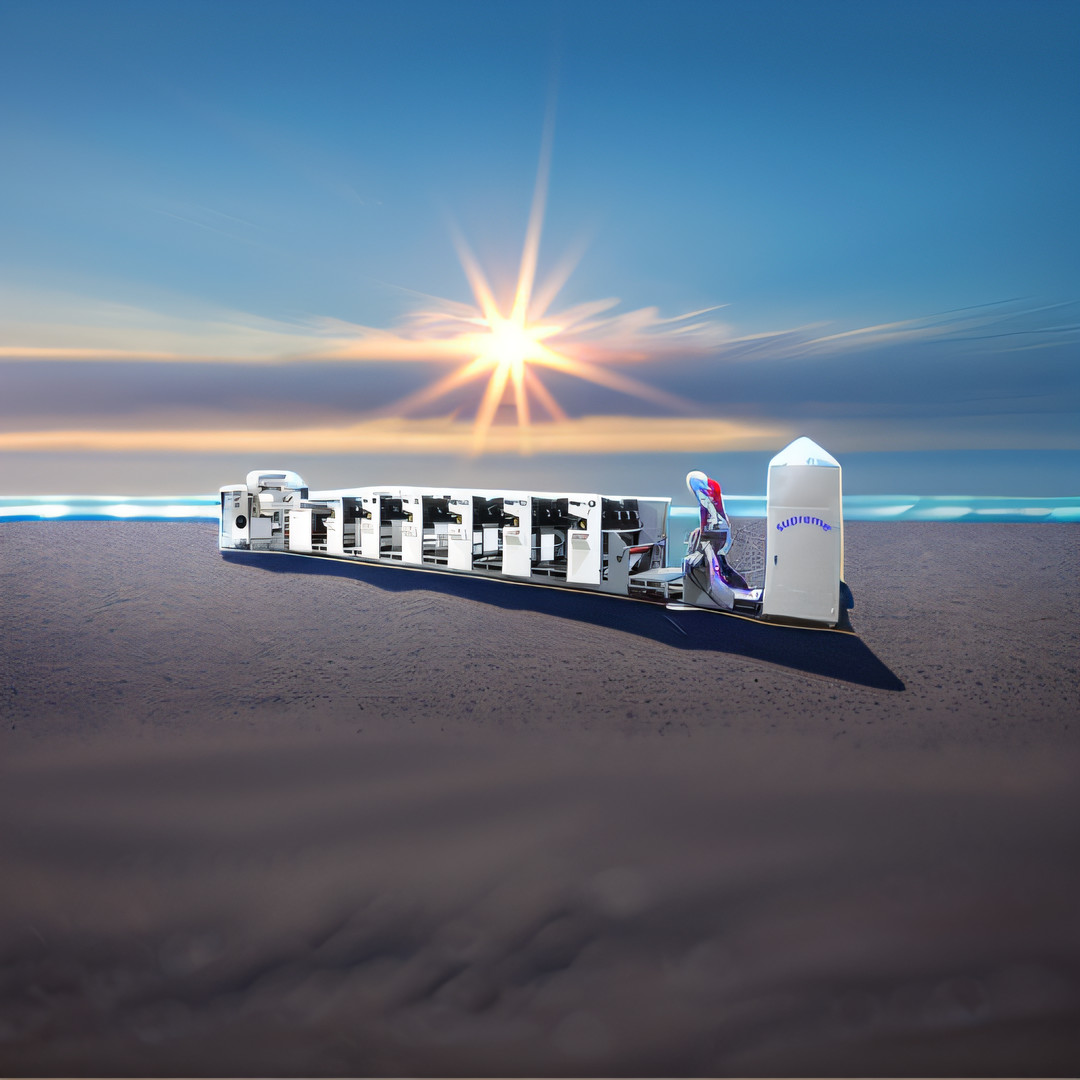

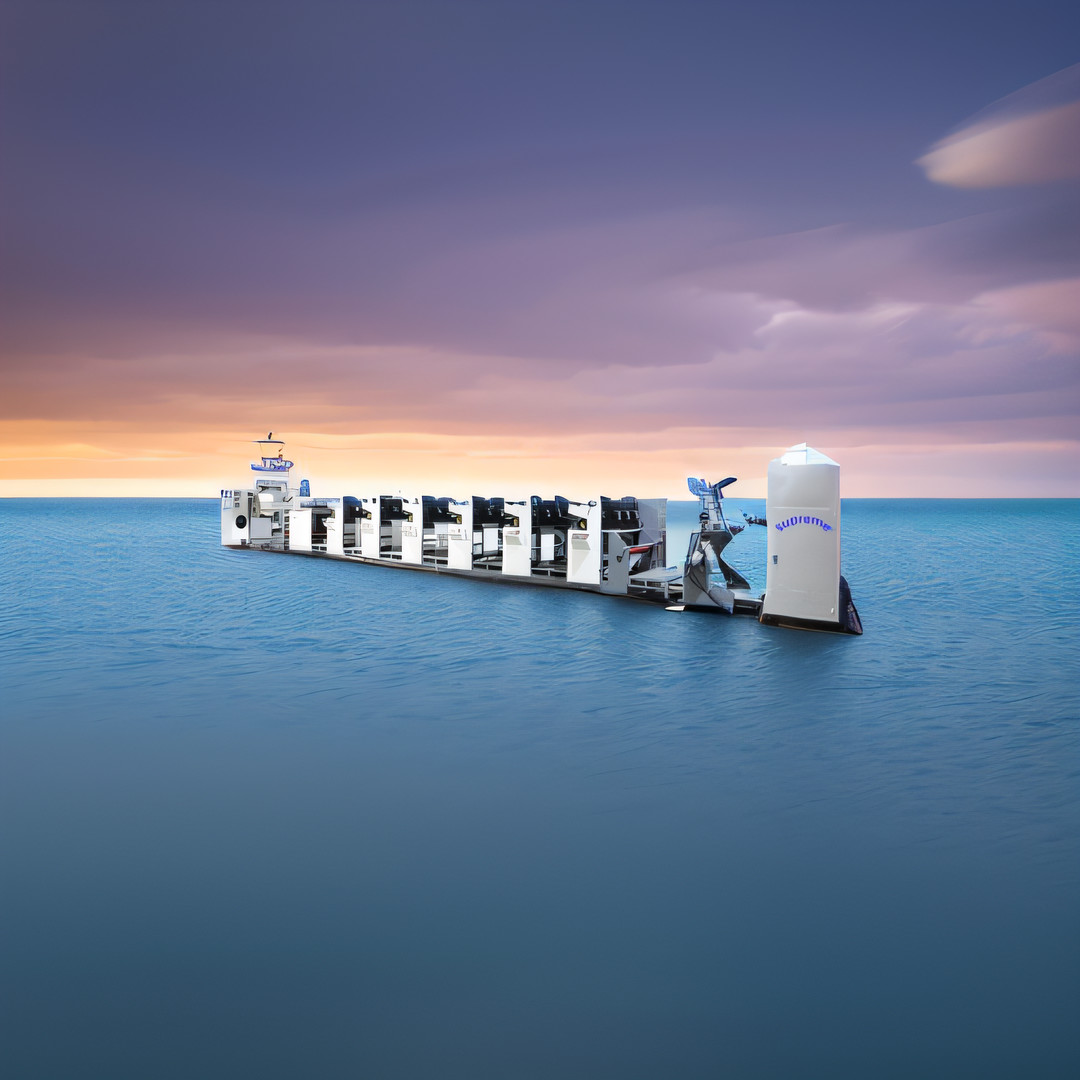

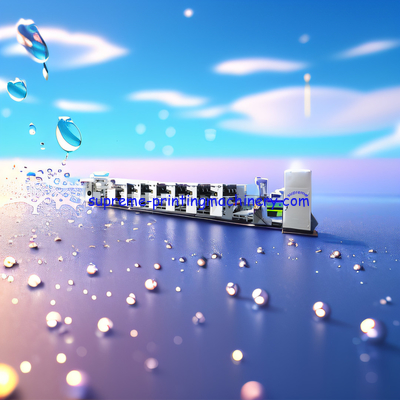

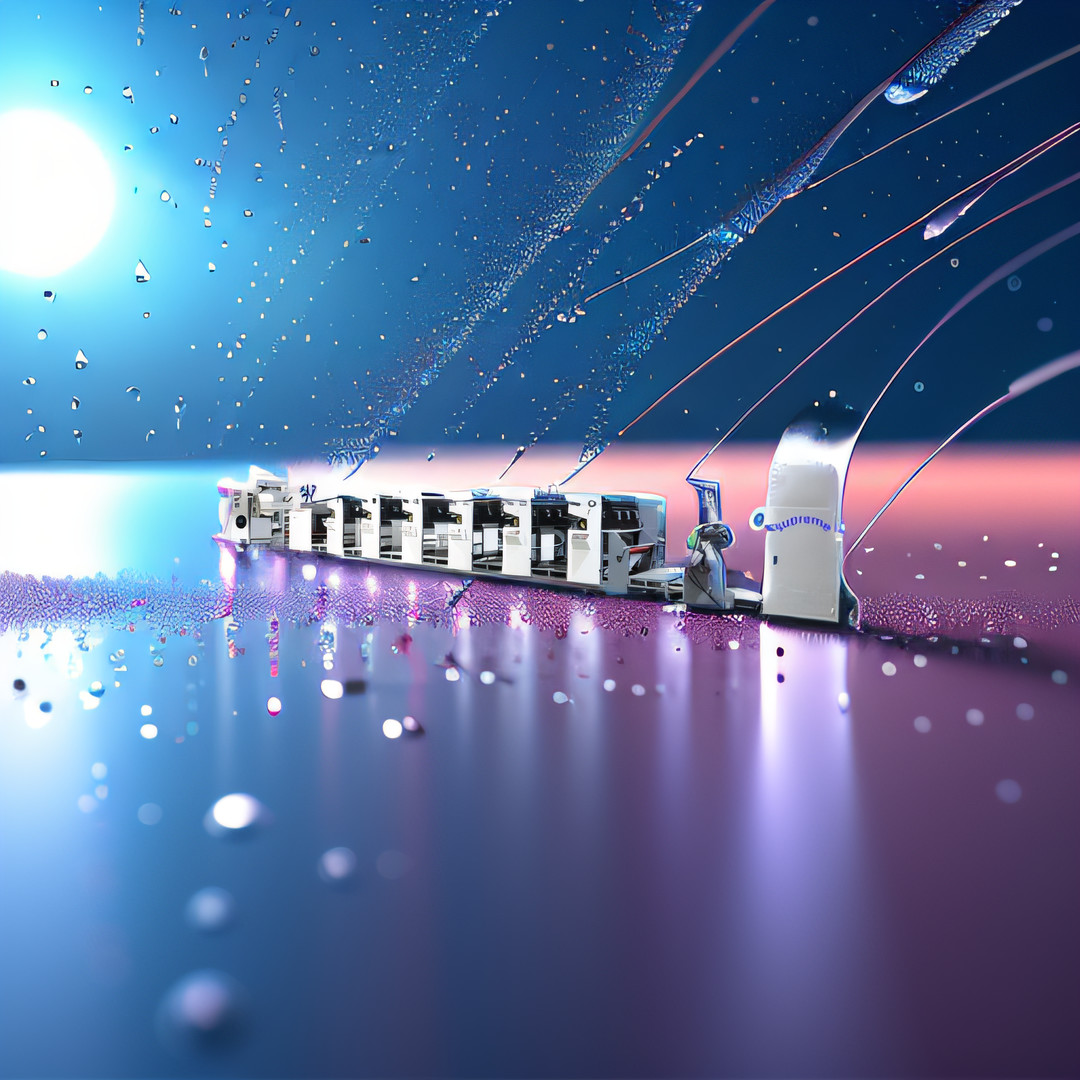

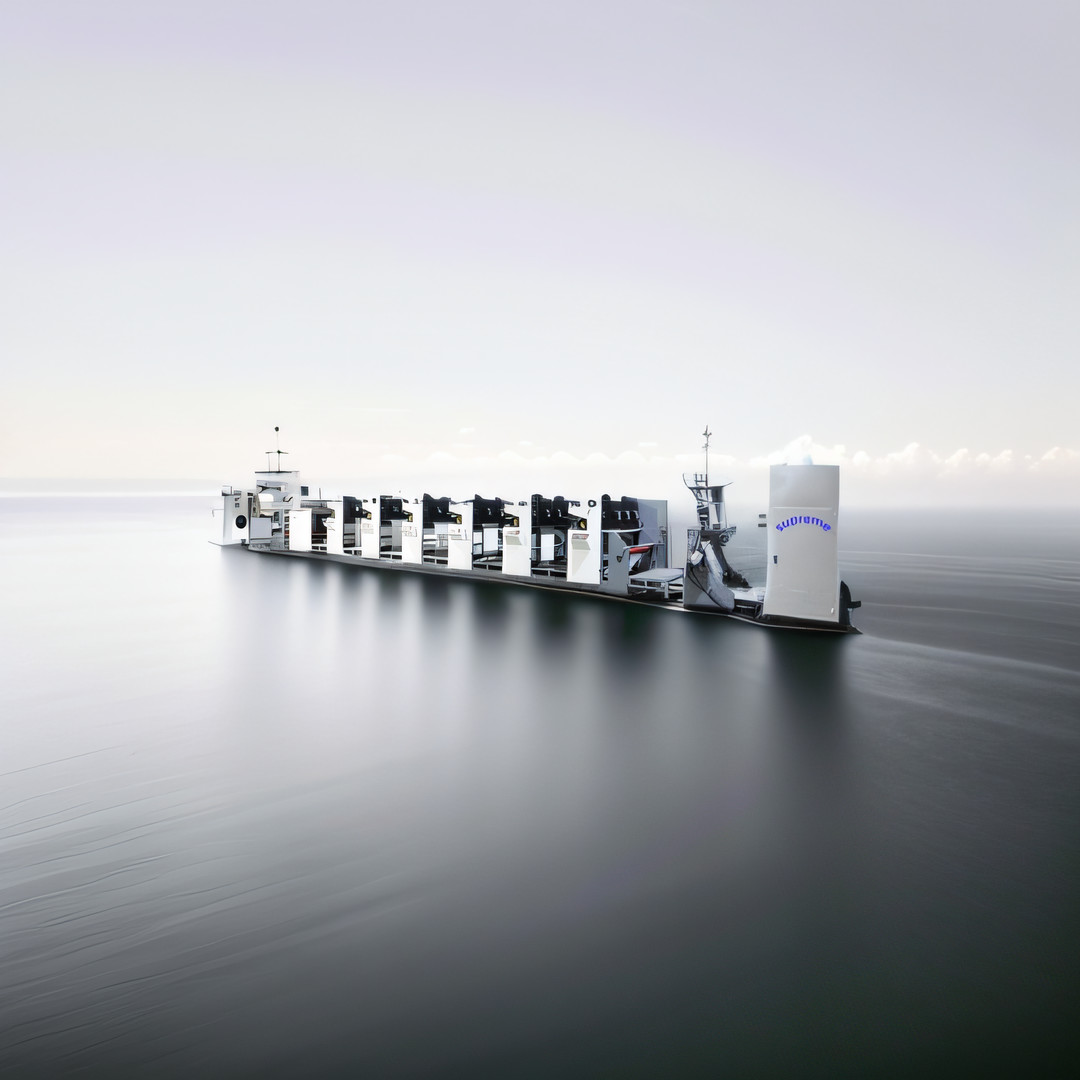

RY-B-6 Color-1000mm Papel de rolo ((30-260g/m2) e outros materiais de embalagem flexíveis
https://www.youtube.com/@labelturretrewindingmachinery
| 1Substrato de impressão: | |||||
| Papel em rolos (< 30-260 g/m2) e outros materiais de embalagem flexíveis | |||||
| 2O princípio de funcionamento da máquina (incluindo principalmente as seguintes partes): | |||||
| Unidade de desenrolar Correção de pré-pressão Tracção pré-pressão Unidade de impressão 4 cores Seca térmica Tracção de enrolar Unidade de enrolar Sistema de controlo e console | |||||
| 3Parâmetro básico | |||||
| Modelo | RY-B | ||||
| Cor de impressão | 6Color | ||||
| Largura máxima do material | 1000 mm | ||||
| Largura máxima de impressão efetiva | 970 mm | ||||
| Duração da impressão | 360-960 mm | ||||
| velocidade mecânica | 50-200 m/min | ||||
| Velocidade de impressão | 50-180m/min ((De acordo com a impressão de diferentes materiais) | ||||
| Precisão de impressão | +-0,15 mm | ||||
| Espessura da chapa | 1.7 mm | ||||
| Espessura da fita adesiva de dois lados | 0.38mm | ||||
| Rolhas de anilox | Rolhas cerâmicas de anilox | ||||
| Tipo de tinta | Tinta à base de água ou tinta solvente | ||||
| Potência de aquecimento | 72 kW | ||||
| Potência total | 125 kW | ||||
| Peso da máquina | Cerca de 12500 kg. | ||||
| Tamanho da máquina | 18500*3000*1700 mm | ||||
| Fornecimento de energia de funcionamento | 3P 380V 50HZ | ||||
| 4"Componentes principais da máquina: | |||||
| 1), Unidade de rack | |||||
| Adotar o espessado painel de parede especial de ferro fundido, ponte estendida, base ligada à fundação | |||||
| 2),Unidade de descontrole | |||||
| Estação de descontração | Solteiro | ||||
| Método de controlo | Regulação automática da tensão do travão pneumático | ||||
| Freio pneumático | 3 pontos | ||||
| Diâmetro máximo de desenrolar | 1500 mm | ||||
| Estação de descarga | Sem eixo | ||||
| Controlador de tensão | Regulador automático de tensão (pequena flutuação da tensão no rebobinamento) | ||||
| Método de apoio | O rolamento suporta o eixo de descarga, o que minimiza a resistência mecânica e, assim, gera uma pequena tensão para o desenrolar passivo. | ||||
| Modo de carga | Carregamento hidráulico | ||||
| 3),Unidade de desenrolar EPC: | |||||
| Estrutura | Tipo de balanço para a frente e para trás | ||||
| Constituem | Controlador + motor síncrono + olho fotoelétrico | ||||
| Método EPC | Fotoelétrica | ||||
| Método de controlo | Motor síncrono | ||||
| Distância | + 50 mm | ||||
| 4) Fluxo de materiais: | |||||
| Método de condução | Transmissão passiva | ||||
| Método de fluxo de materiais | Rolhas de alumínio | ||||
| Tipo fixo | Rolamentos | ||||
| 5),Unidade de tração de desvio | |||||
| Estrutura | Tipo de rolamento entre a roda de borracha e o rolamento de aço;O rolamento de aço é o rolamento de potência e o rolamento de borracha é o rolamento de pressão | ||||
| Modo de regulação da pressão | Frigorífico | ||||
| Características | Combinação de rolos de flexão de aço, alta precisão da divisão da secção de tensão | ||||
| Direção de condução | Acionamento unificado por servomotor+engrenagem | ||||
| 6), Unidade de impressão Flexo: | |||||
| (1) Impressão a cores | 6 cores | ||||
| (2)Constitui: | |||||
| Suporte, bastão de fundo, bastão de placa, rolamento de anilox, raspador, motot + engrenagem, balanço manual regulador + vara de parafuso, cilindro de óleo, rolamento | |||||
| (3) Função de cada componente: | |||||
| apoio | Fixar toda a impressão bit de ajuste | ||||
| Rolante de fundo | Adota aço especial, galvanizado camada protetora de enrolamento duro com 10 fios de espessura, acabamento de máquina de moagem, erro de escoamento é inferior a 0,02 mm,e adota um servomotor e uma transmissão de engrenagem helicoidal | ||||
| Filtro de impressão | Função de adesão de placa, o uso de um rolo de placa de eixo, pode ser substituído rapidamente, cada placa com uma Linha Central, fácil de aderir o posicionamento da placa. | ||||
| Placas de impressão | Placa de resina (1.7 mm: os clientes podem escolher de acordo com as suas próprias necessidades) | ||||
|
Rolhas de anilox |
Rolo cerâmico de anilox: adequado para todo o tipo de padrões de alta precisão, linhas finas e fontes finas e outras impressões completas.com rotação flexível e longa vida útil | ||||
|
A lâmina do médico. |
A lâmina do médico é fixada com um único eixo para aumentar o peso da pressão para baixo, e é ajustada com posição bidirecional.A direção da pressão é ajustada com parafusos para ajuste conveniente a qualquer momento. | ||||
| Ajuste o balanço da mão + parafuso | Ajuste de pressão pré e pós-impressão | ||||
| Rolamentos | Outros acessórios de ar condicionado | ||||
| Modo de condução | Servo motor + engrenagem, cada grupo de cores é impulsionado pelo servo motor, engrenagem adota alta precisão processamento máquina hobbing | ||||
| 7),Unidade de registo de cores: | |||||
| Constituem |
1. Horizontal: Por servomotor 2. Longitudinal: Por motor AC |
||||
| Precisão de registo | ± 0,15 mm | ||||
| Distância de registo | 360° | ||||
| 8),Unidade de secagem térmica: | |||||
| Estrutura | Forno: cada cor no meio do uso de um sistema de secagem fechado independente e com função de circulação de ar. | ||||
| Comprimento do forno | 1.2 m * 6 conjuntos | ||||
| Modo de aquecimento | Aquecimento elétrico | ||||
| Potência de aquecimento | 72 kW | ||||
| Envia a caminho. | Ventilador | ||||
| Potência do ventilador | 2.2Kw:6pcs | ||||
|
Outras notas |
A temperatura de secagem de cada secção pode ser definida por si mesma de acordo com o material de impressão.O volume de ar de secagem de cada secção pode ser definido por si mesmo de acordo com a situação real de impressão e o controle automático de temperatura constante | ||||
| 10),Unidade de detecção de imagem: | |||||
| Função | Verificar a qualidade dos produtos impressos | ||||
| constituem | Câmera + controlador + ecrã de exibição | ||||
| Modo de exibição | De acordo com as necessidades das necessidades específicas no intervalo ajustável para alargar o âmbito de inspecção | ||||
| Modo de detecção | Movimento à esquerda e à direita | ||||
| 11),Unidade de tração de retrocesso: | |||||
| Constituem | Tipo de rolamento entre a roda de borracha e o rolamento de aço;O rolamento de aço é o rolamento de potência e o rolamento de borracha é o rolamento de pressão | ||||
| Modo de regulação da pressão | Frigorífico | ||||
| Especificações | Combinação de rolos de flexão de aço, alta precisão da divisão da secção de tensão | ||||
| Características | Acionamento unificado por motor principal | ||||
| 12),Unidade de enrolamento: | |||||
| Retroceder a estatina | Estação única | ||||
| Método de retrocesso | Reverso do motor | ||||
| Potência do motor | 5.5 kW | ||||
| Diâmetro máximo de rebobinagem | 1500 mm | ||||
| Eje de reviravolta | O eixo de ar ((diâmetro: 76 mm) | ||||
| Modo de suporte | Ferrovia-guia | ||||
| Forma de descarregamento | Descarga hidráulica | ||||
| 13), Unidade de aparelhos elétricos: | |||||
|
(a) Parte do gabinete elétrico |
1Todos os aparelhos eléctricos e sistemas de controlo são instalados centralmente num gabinete eléctrico livre de poeira com um ventilador, que é instalado no lado da unidade receptora.A ponte é equipada com uma passagem para pedestres no topo para facilitar a inspeção de fios. 2. Grado de protecção do gabinete elétrico IP54, bom estanqueidade |
||||
|
(2)Sistema de controlo eléctrico |
1O controlo de toda a máquina adota o controlo centralizado do PLC para realizar um controlo sistemático de tensão de circuito fechado de toda a máquina. Controle, segurança e estabilidade. 2, controle automático de ciclo fechado de temperatura, alta precisão, a temperatura pode ser controlada em etapas. 3A parte motriz é controlada por conversão de frequência. 5O mecanismo de detecção de tensão do rolo de pêndulo é adotado para a detecção de tensão. 4Toda a operação é operada por tela sensível ao toque, o que é conveniente e rápido. |
||||
|
(3)Parte do motor |
1Servomotores: seis conjuntos 2- Motor de enrolamento + frequência: 1 conjunto 6Motor de transporte de tinta: 120 W* 4 conjuntos |
||||
|
(4) Secção de controlo de segurança |
1No estado de parada de emergência, todos os rolos de pressão estão fora de pressão e todos os motores rotativos param de funcionar 2. Quando o botão de parada de emergência é pressionado, o sistema garante que todos os motores de transmissão da máquina podem ser parados rapidamente por meio de parada de emergência de hardware direta Há três maneiras de parar uma máquina. 1) Paragem de emergência 2) Paragem rápida (apto para quebra e alarme) 3) Pare normalmente |
||||
| 14),Unidade pneumática: | |||||
|
Requisitos |
1Pressão atmosférica: 0,7 MPa±0,1 Mpa 2A bomba de diafragma separa o caminho do ar. |
||||
| 15),Unidade de iluminação | |||||
| Local de instalação | Unidade de impressão + unidade de rebobinagem | ||||
| Método de iluminação | Luz LED | ||||
| Brilho da lâmpada | ≥ 300Lx | ||||
Fornecemos suporte técnico e serviços para RY-B-6 Color-1000mm Roll paper ((30-260g/m2) e outros materiais de embalagem flexíveis.A nossa equipa de técnicos e engenheiros experientes está disponível para ajudá-lo com quaisquer perguntas ou problemas que possa terOferecemos uma ampla gama de serviços, tais como instalação, manutenção, solução de problemas e reparações..
Na nossa instalação, fornecemos uma gama completa de serviços para RY-B-6 Color-1000mm Roll paper ((30-260g/m2) e outros materiais de embalagem flexíveis Unit Type Flexo Printing Machine.A nossa equipa de técnicos e engenheiros está disponível para ajudá-lo com quaisquer perguntas ou problemas que possa terDesde a instalação até à manutenção, a nossa equipa está totalmente equipada e pronta para o ajudar.
Nosso objetivo é fornecer o melhor suporte técnico e serviços para RY-B-6 Color-1000mm Roll paper ((30-260g/m2) e outros materiais de embalagem flexíveis.A nossa equipa de peritos está disponível para responder a quaisquer perguntas ou preocupações que possa ter.Temos orgulho em fornecer um serviço de qualidade e estamos empenhados em garantir a sua satisfação.
RY-B-6 Color-1000mm papel de rolo ((30-260g/m2) e outros materiais de embalagem flexíveis Máquina de impressão de tipo flexível é embalada cuidadosamente para garantir que chegue com segurança e em excelentes condições.As máquinas estão totalmente montadas., e depois embrulhados em filme e embalados com a caixa de madeira de fumigação.
As máquinas são enviadas por via aérea ou marítima, consoante as preferências do cliente.
