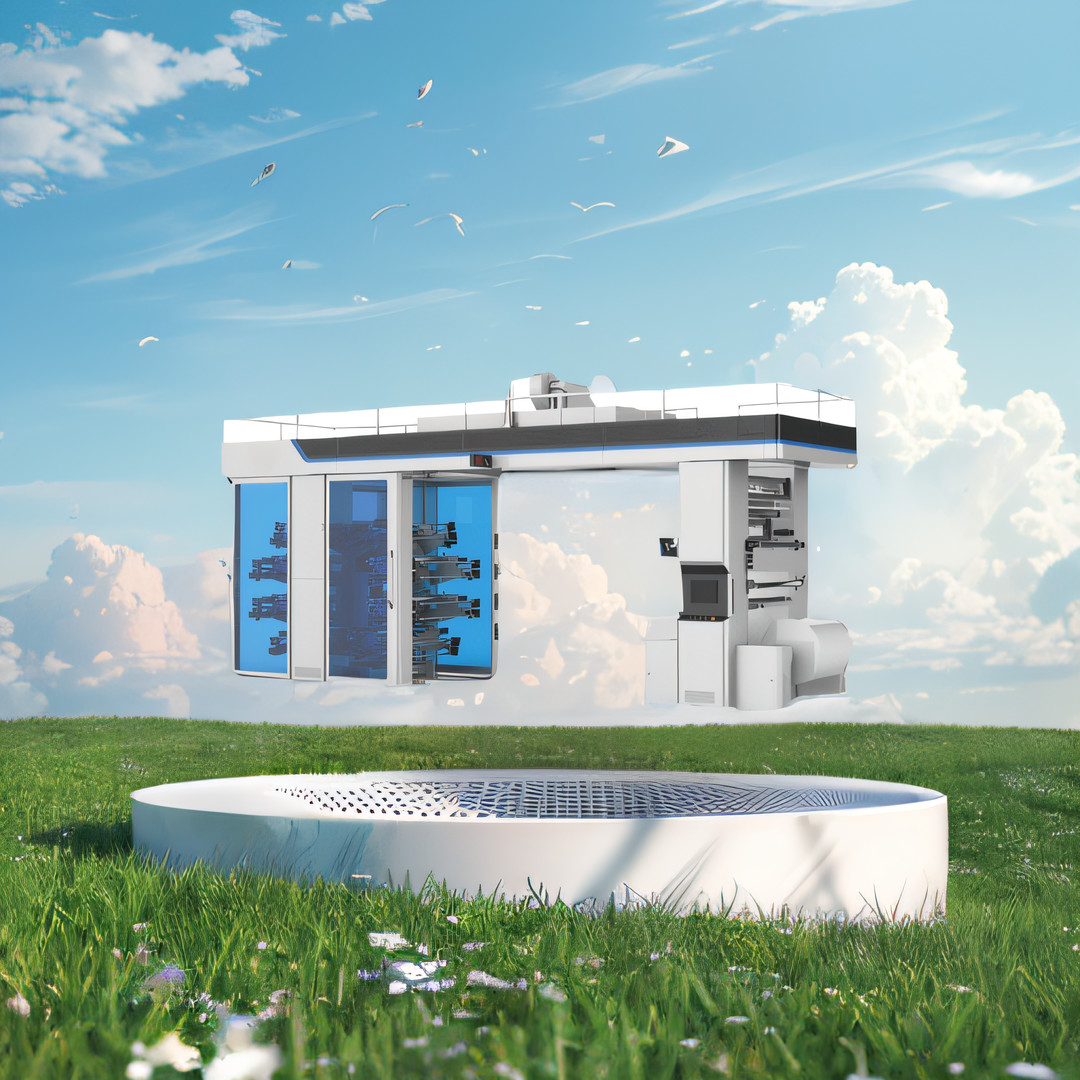

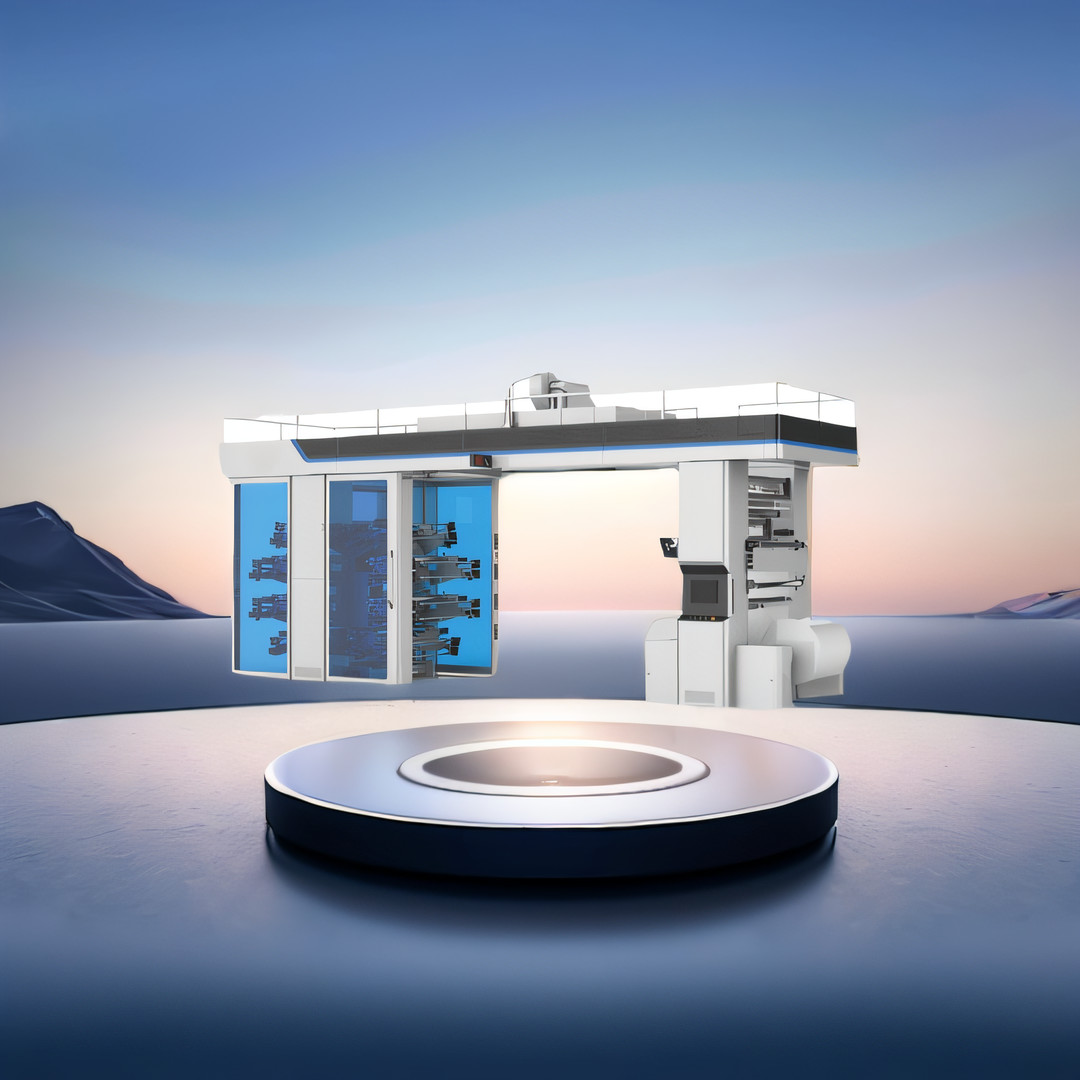

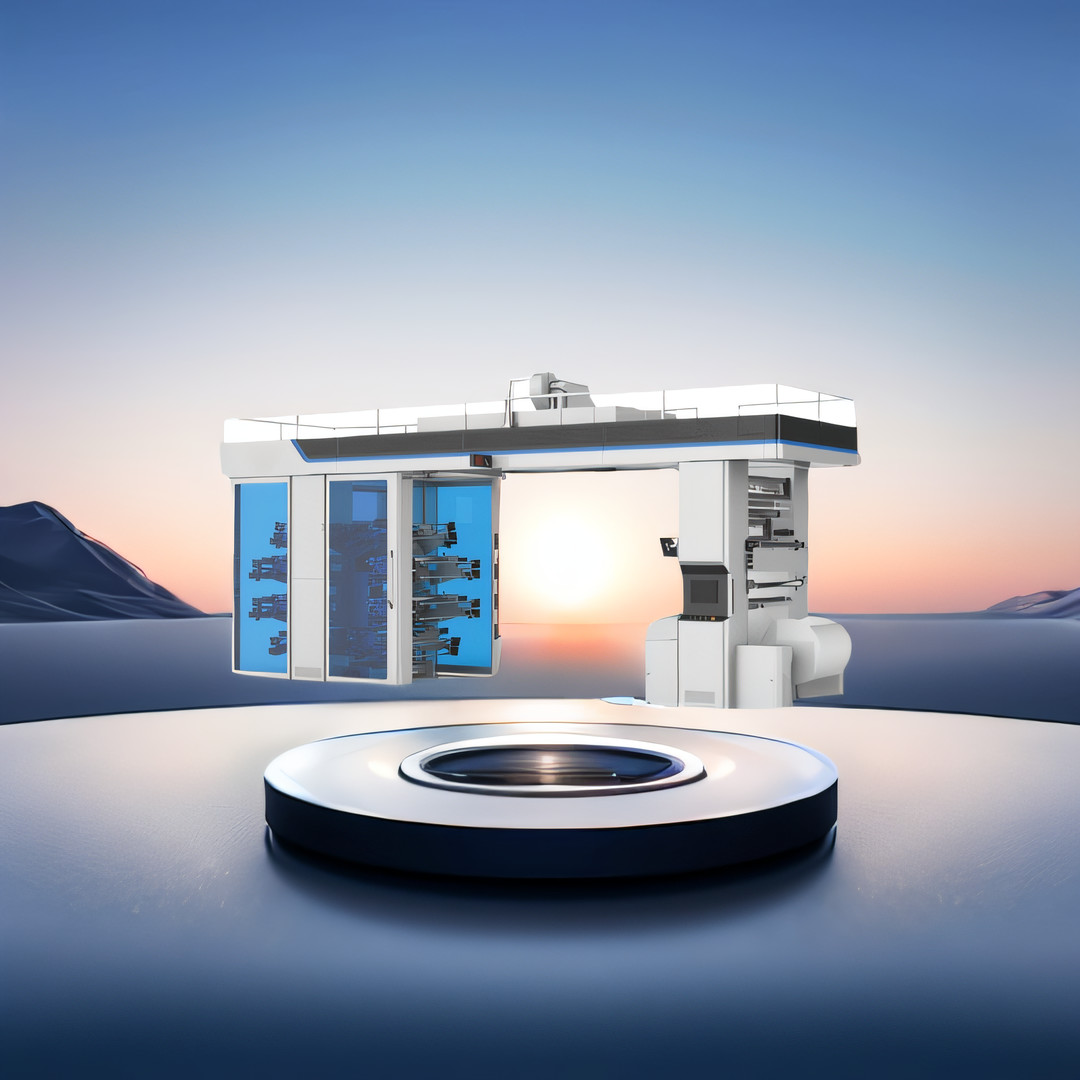

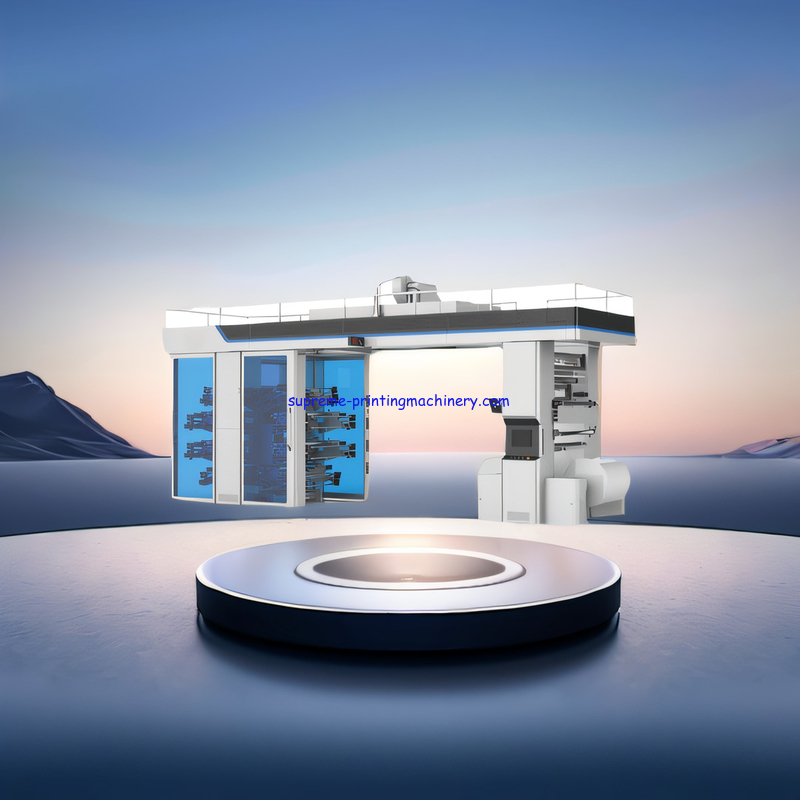

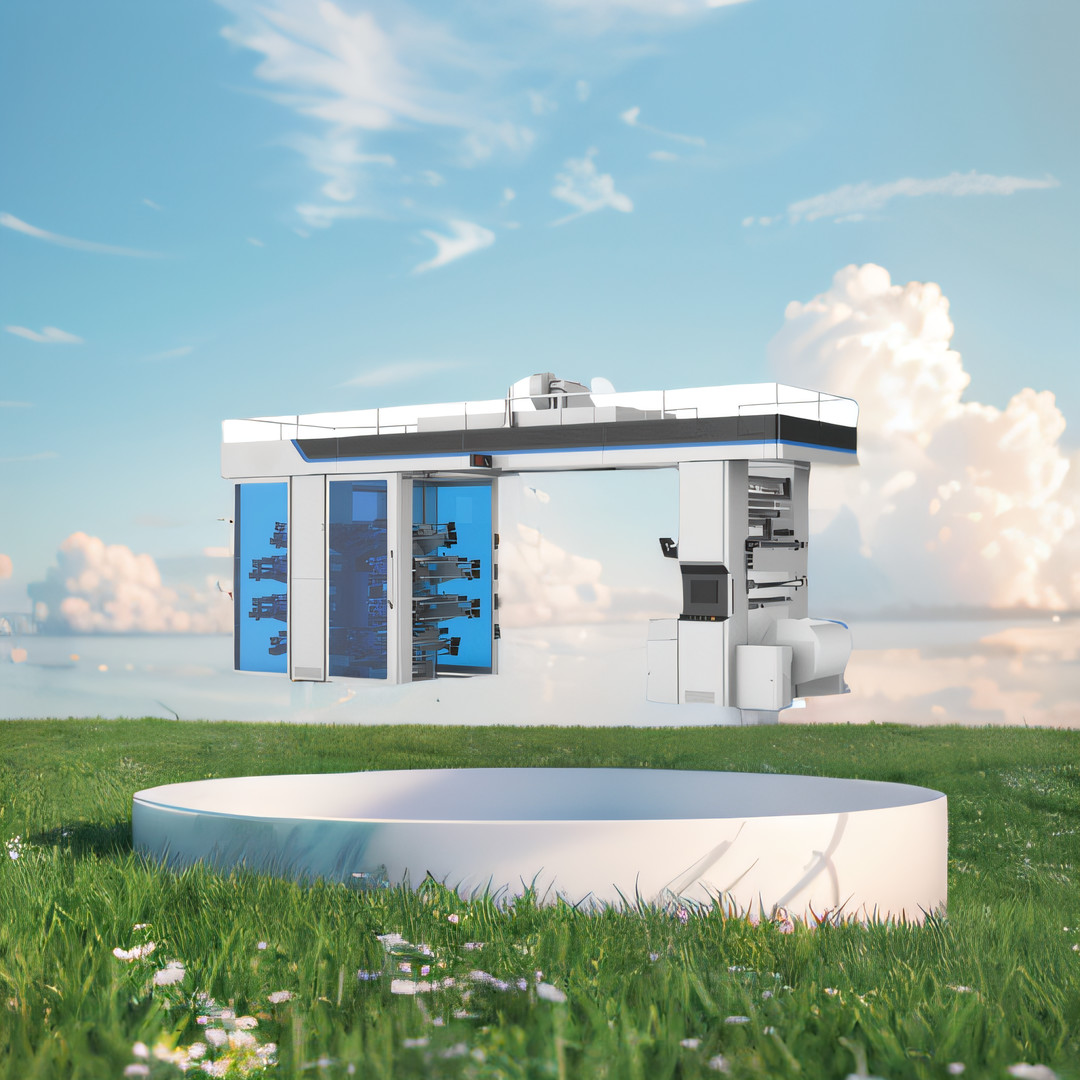

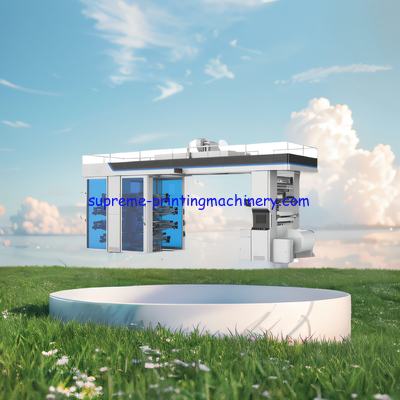

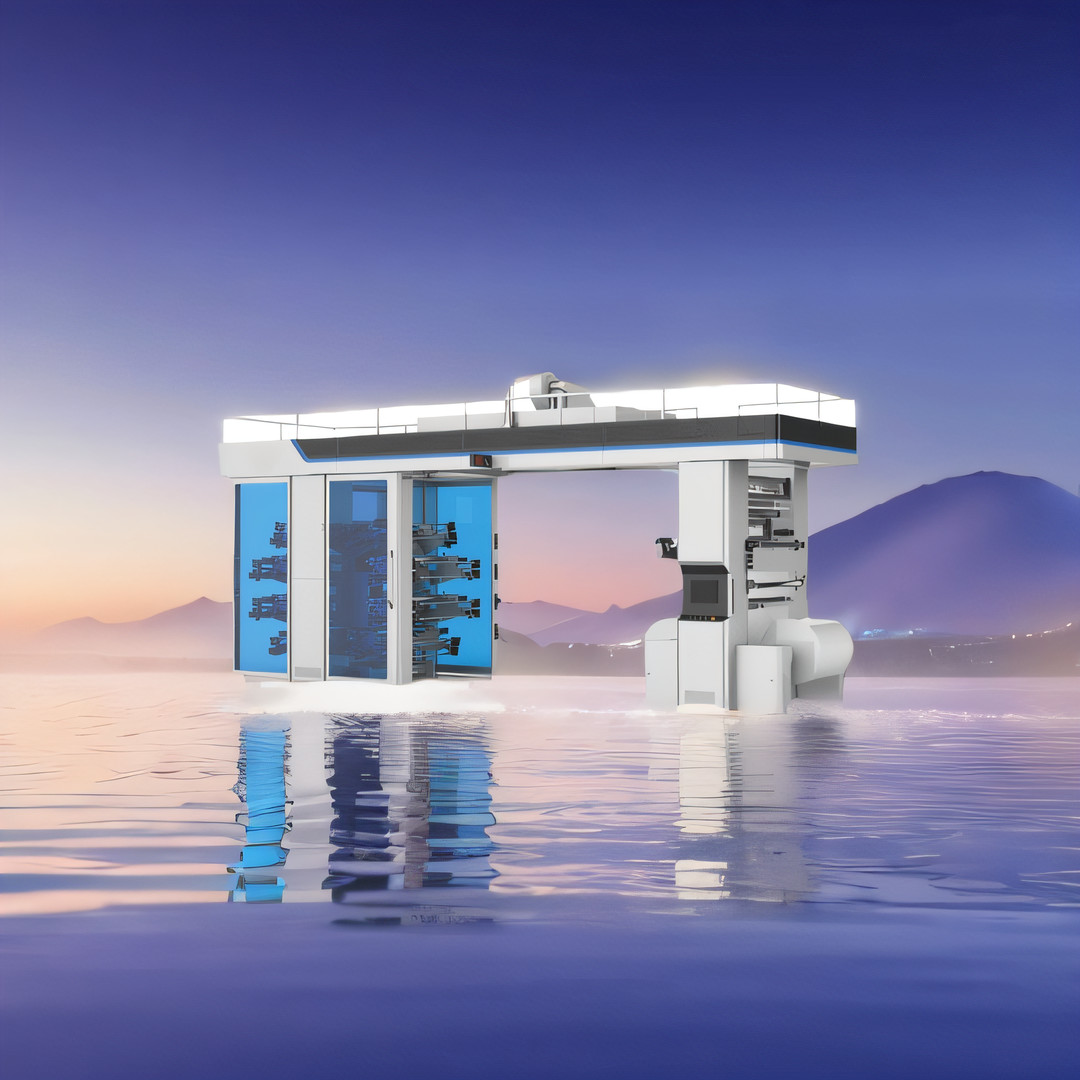

Do flexo de impressão CI da água da máquina - papel solvente baseado do filme de psiquiatra da etiqueta da água do PVC OPP BOPP do ANIMAL DE ESTIMAÇÃO do PE NY PP do cilindro do centro da tinta

Informação Básica
Lugar de origem: China
Marca: Supreme
Certificação: CE
Número do modelo: CI-E
Quantidade de ordem mínima: 1
Preço: negotiable
Detalhes da embalagem: Caixa de madeira da fumigação
Tempo de entrega: 120 dias de trabalho
Termos de pagamento: L/C, T/T, Western Union, MoneyGram
Habilidade da fonte: 5sets/months
Informação detalhada
Vídeo: Para o vídeo enviado por favor Wechat/wa Me: +8618072118971 Língua: Pode ser personalizado em linguagem regular do cliente para operações fáceis
Nome do produto: Do flexo de impressão CI da água da máquina - papel solvente baseado do filme de psiquiatra da etiqu Notas: Por causa de atualização e desenvolvimento, acima folha de dados e imagem apenas para referência, pa

Descrição de produto

Máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Filme retrátil Papel

http://www.youtube.com/@labelturretrewindingmachinery

1,ImpressãoSubstrato:
filme plástico, papel em rolo, tecidos não tecidos e outros materiais de embalagem flexíveis
2,O princípio de funcionamento da máquina (incluindo principalmente as seguintes peças):
Unidade de desenrolamento → barra oscilante de tensão de pré-impressão → correção de desvio de pré-impressão → tração de pré-impressão → unidade de impressão (8 cores) → aquecimento e secagem → barra oscilante de tensão antes da tração → tração de rebobinamento → barra oscilante de tensão antes de rebobinar → Unidade de rebobinamento → sistema de controle e mesa cirúrgica
3,parâmetro básico
Modelo CI-E-8 Cor-1200mm
Impressão em cores 8 cores (impressão de um lado)
Largura máxima do material 1200mm
Largura máxima de impressão efetiva 1170 mm
Comprimento de impressão 345-860 mm
Velocidade mecânica 50-280m/min
Velocidade de impressão 50-260m/min(De acordo com a impressão de diferentes materiais)
Precisão de impressão sobreposta Horizontal:±0,12 longitudinal:±0,15
Espessura da placa (incluindo fita adesiva dupla-face) 1,7 mm (espessura do adesivo dupla-face: 0,38 mm)
Rolo Anilox Rolo anilox cerâmico
Tipo de tinta Tinta à base de água ou tinta solvente
Potência de aquecimento 128 kW
Poder total 168 kW
Peso da máquina Cerca de:25000Kg
Tamanho da máquina 8500*3500*4550mm
Fonte de alimentação funcionando 3P 380V 50HZ
3,Principais componentes da máquina:
1), unidade de rack
Adote o painel de ferro fundido especial espessado e a base é conectada à fundação
2),Unidade de desenrolamento
Estação de relaxamento Estação de trabalho dupla
Método de controle Controle de motor de frequência variável
Potência do motor 4Kw
Desenrole o diâmetro máximo 600mm
Desenrole o eixo Eixo de ar
Método de suporte Eixo de segurança
Modo de carregamento Manualmente ou empilhadeira
3),Desenrole a unidade EPC:
Estrutura Movimento esquerda e direita
Constituir Controlador + servo motor + olho fotoelétrico
Método EPC Fotoeletricidade
Método de controle Servo motor
Distância +-50mm
4),fluxo de materiais:
Método de condução Rolo guia de alumínio
Tipo fixo Consequência
5),Desenrole a unidade de tração
Estrutura Tipo de rolo entre a roda de borracha e o rolo de aço; O rolo de aço é o rolo motorizado e o rolo de borracha é o rolo de pressão
Modo de regulação de pressão Cilindro
Características Combinação de rolo de flexão de aço, alta precisão na divisão da seção de tensão
Caminho de carro Acionamento unificado por motor principal
6),Unidade de impressão:
(1)Constituir:
Tambor central, engrenagem de transmissão central, base de suporte, rolo anilox, cilindro de impressão, lâmina raspadora, engrenagem de conexão, balanço manual de ajuste + haste de parafuso, cilindro de óleo, cartucho de tinta, rolamento
(2)Função de cada componente:



















Tambor central

1. Função: conduzir todo o bit de impressão

2. Origem: doméstico (incluindo sistema de resfriamento automático)

3. Estrutura: Adote estrutura de parede dupla interna e externa, fabricação de liga de aço de alta qualidade e, através de muitas vezes de equilíbrio dinâmico preciso e tratamento de galvanoplastia de superfície, garanta efetivamente que a superfície não seja corroída

4. Modo fixo: adote rolamento de rolos de duas carreiras importado de alta precisão para suporte.Todo o conjunto de mecanismo de suporte é importado junto com o rolo grande para garantir a precisão

5. Modo de controle: dispositivo de freio pneumático independente, extremidade do eixo do tambor instalada dez mil níveis de codificador de alta precisão, detecção em tempo real do sinal de velocidade do tambor, para garantir que o rolo da placa de impressão, o rolo e o centro da superfície do cilindro sincronização de velocidade linear

6. Modo de condução: Acionado pelo motor principal











Engrenagem central

1. Função: acionar o tambor central

2. Origem: doméstica

3. Estrutura: é usado material de 20 Crmos.Após a fresagem, a fresagem é temperada e revenida e, em seguida, os dentes são retificados.

Engrenagem de alta precisão, não é fácil de danificar.

3. Modo fixo: adote rolamento de rolos de duas carreiras importado de alta precisão para suporte e garantia de precisão

4. Modo de controle: Um dispositivo de freio pneumático independente, um codificador de alta precisão de 10.000 níveis é instalado na extremidade do eixo do tambor para detectar o sinal de velocidade do tambor em tempo real para garantir a velocidade linear síncrona do rolo da placa de impressão, anilicon rolo e a superfície do tambor central

5. Modo de condução: acionado pelo motor principal

Base de apoio Função: consertar todos os acessórios de impressão







Cilindro de impressão

1. Função: Colar placa de impressão

2. Forma do rolo: tipo de eixo

3. Comprimento de impressão: 345-860 mm (rolos de especificações diferentes precisam ser substituídos para tamanhos diferentes)

4, forma fixa: o rolo de impressão adota estrutura de suporte de feixe cantilever, rolamento de rolo de precisão de linha dupla, alta precisão rotativa, substituição conveniente e rápida

5. Modo de condução: O rolo da placa é conectado ao rolo anilox e à engrenagem do tambor central, que é acionada pelo motor principal



Placa de impressão

1. Função: Transferir padrões para materiais de impressão

2, material: versão em resina (espessura: 1,7 mm, espessura do adesivo dupla face 0,38 mm)













Rolo Anilox

1. Função: Tinta, transferindo o padrão impresso para a placa de impressão

2, formato de rolo anilox: um rolo anilox de cerâmica tipo eixo

3. Modo fixo: adota estrutura de suporte de viga cantilever, rolamento de rolo de precisão de linha dupla, alta precisão rotativa, substituição conveniente e rápida

4. Modo de condução: A conexão da engrenagem é adotada entre o rolo anilox e o rolo de placa, que é acionado pelo motor principal

5, transferência automática de tinta: quando a máquina para ou desliga a prensa, o rolo de anilina e o rolo da placa serão automaticamente desligados da prensa.Depois que a tinta de impressão for transferida para o material de impressão, o rolo da placa e o tambor central sairão da impressora para manter a placa limpa;Na parada ou pressão, o rolo cerâmico muda automaticamente para um estado de tinta uniforme





Lâmina raspadora

1. Função: Uniformemente a tinta no rolo anilox.

2, quantidade: cada cor com um conjunto de lâminas médicas de câmara fechada, reduz a volatilização da tinta, mantém a viscosidade e limpa a tinta

3. Material: a cavidade é feita de perfis de liga de alumínio, com função de substituição rápida.

4. Modo de raspagem: O corpo do raspador é equipado com um raspador para frente e para trás, que atua como vedação, e um raspador para frente, que atua como raspador.A pressão é uniforme e os dois lados são fixados com um bloco de vedação de cavidade, que é mais conveniente para substituição

Método de tinta para padrão Raspador e raspador combinado de rolo, é propício para limpar tinta de raspagem, efeito de impressão mais claro.
Ajuste o balanço da mão + parafuso Lâmina doutora e rolo anilox combinados, propício para limpar a tinta de raspagem, efeito de impressão mais claro.



Estação de petróleo

Funções: A placa de impressão adota um dispositivo de pressão de óleo (aumenta a força de travamento e a operação em alta velocidade é mais estável), a placa de impressão para automaticamente o motor de tinta, a placa de impressão inicia automaticamente o dispositivo de transferência de tinta quando a máquina para, e a placa de impressão é girada, o que torna a impressão rápida e conveniente.
O caminhode tinta para padrão Lâmina doutora e rolo anilox combinados, propício para limpar a tinta de raspagem, efeito de impressão mais claro.
Consequência Rolamentos semifechados fabricados no Japão
Modo de condução Cada grupo de cores adota o mesmo acionamento do motor de conversão de frequência, acionamento por engrenagem, regulação de velocidade de conversão de frequência
4, unidade de registro de cores:
Registro de cores

1. Horizontal: ajuste do balanço da mão + luva de fixação + rolamento + parafuso de travamento + motor

2. Longitudinal: balanço manual ajustável + assento fixo + rolamento + parafuso de travamento + motor

Precisão de registro ±0,12 mm
Forma de registro

1, longitudinal: ajuste grande manual, micro ajuste do motor

2, horizontal: ajuste grande manual, micro ajuste do motor + registro automático do computador

Distância de registro ±30 graus
5, unidade de tinta:
Tintamétodo de lugar Bandeja de tinta de aço enferrujado, tipo de elevação manual e pode ser carregada e descarregada rapidamente
Bombeando tinta A bomba pneumática de diafragma duplo tem a função de lavagem automática do caminho da tinta e da câmara raspadora
Natureza da tinta Tinta à base de água, tinta à base de solvente, cola à base de água
6, unidade de secagem por calor:
Estrutura Forno principal + composição do forno colorido
Seque entre cada cor

1, modo de aquecimento: tubo de aquecimento elétrico, controle automático de temperatura, temperatura máxima 60 ℃ (temperatura ambiente 20 ℃)

2, potência de aquecimento: 18Kw

3, modo de entrega de calor: o uso de ventilador de ar quente

4, modo de controle: controle do PC, há uma função de cadeia entre o aquecedor e o ventilador, a operação do host, para garantir que o ventilador inicie o volume de ar antes que o aquecedor possa iniciar, para evitar danos ao aquecedor, ajuste digital.

5. Modo de instalação: fixo após cada unidade de impressão.

6, estrutura do forno: estrutura semiaberta, caixa para boca de ar tipo faca de vento.

7, comprimento do forno: 150mm/*7 conjuntos

Secagem superior concentrada

1, modo de aquecimento: tubo de aquecimento elétrico, controle automático de temperatura, a temperatura mais alta de 80 ℃ (temperatura ambiente 20 ℃)

2, potência de aquecimento: 96KW

3, modo de entrega de calor: o uso de ventilador de ar quente

4, estrutura do forno: estrutura totalmente fechada, fole adota estrutura de isolamento e tem função de circulação de calor, o volume de ar de entrada e saída pode ser ajustado separadamente, reduz o desperdício de energia

5, modo de abertura do forno: abertura e fechamento do cilindro e com dispositivo de proteção de segurança

6, modo de controle: controle de PC, há uma função de cadeia entre o aquecedor e o ventilador, a operação do host, para garantir que o ventilador inicie o volume de ar antes que o aquecedor possa iniciar, para evitar danos ao aquecedor, ajuste digital.

7. Comprimento do forno: 4m

8. Outros: O rolo guia na caixa de secagem adota a forma ativa e a velocidade é sincronizada com a máquina hospedeira

Outras notas A temperatura de secagem de cada seção pode ser definida de acordo com o material de impressão.O volume de ar de secagem de cada seção pode ser definido por si só de acordo com a situação real de impressão e o controle automático de temperatura constante
8,Unidade de detecção de imagem:
Função Verifique a qualidade dos produtos impressos
Constituir Câmera + controlador + tela de exibição
Modo de exibição De acordo com as necessidades específicas na faixa ajustável para ampliar o escopo da inspeção
Modo de detecção Movimento esquerda e direita
9,parte de tensão antes de rebobinar
Método de controle Barra oscilante de tensão
Método de ajuste cilindro de baixo atrito
10, Unidade de tração de retrocesso:
Constituir Tipo de rolo entre a roda de borracha e o rolo de aço; O rolo de aço é o rolo motorizado e o rolo de borracha é o rolo de pressão
Modo de regulação de pressão Cilindro
Especificações Combinação de rolo de flexão de aço, alta precisão na divisão da seção de tensão
11,parte de tensão após enrolamento de tração
Método de controle Barra oscilante de tensão
Método de ajuste Cilindro de baixo atrito
12, unidade de rebobinamento:
Estação de relaxamento Estação de trabalho dupla
Método de controle Controle de motor de frequência variável
Potência do motor 5,5 kW
Desenrole o diâmetro máximo 600mm
Desenrole o eixo Eixo de ar (diâmetro do núcleo: 76 mm)
Método de suporte Estribo de segurança
Modo de carregamento Manualmente ou empilhadeira
13, Unidade de eletrodomésticos:





1)Parte do gabinete elétrico

1. Todos os aparelhos elétricos e sistemas de controle são instalados centralmente em um gabinete elétrico livre de poeira com ventilador, instalado na lateral da unidade receptora.A ponte está equipada com uma passagem de pedestres na parte superior para facilitar a inspeção dos fios.

2. Grau de proteção do gabinete elétrico IP54, bom hermético







2)Esistema de controle elétrico

1. Todo o controle da máquina adota controle centralizado por PC para realizar o controle sistemático de tensão em circuito fechado de toda a máquina

Controle, segurança e estabilidade.

2, controle automático de circuito fechado de temperatura, alta precisão, temperatura pode ser controlada em etapas.

3. A parte motriz é controlada pela conversão de frequência.

5. O mecanismo de detecção de tensão do rolo pendular é adotado para detecção de tensão.

4. Toda a operação é operada por tela sensível ao toque, o que é conveniente e rápido.



3)Parte do motor

1. Motor principal + conversor de frequência: 1 conjunto

2. Desenrole o motor + conversor de frequência: 1 conjunto

3. Motor de tração de rebobinamento + conversor de frequência: 1 conjunto

4. Motor de rebobinamento + conversor de frequência: 1 conjunto

5. Motor de transporte de tinta: 8 conjuntos

6. Motor para frente e para trás: 16 conjuntos

7. Motor de registro de cores: 16 conjuntos





4)Seção de controle de segurança

1. No estado de parada de emergência, todos os rolos de pressão estão sem pressão e todos os motores rotativos param de funcionar

2. Quando o botão de parada de emergência é pressionado, o sistema garante que todos os motores de transmissão da máquina possam ser parados rapidamente por meio de parada de emergência direta de hardware

Existem três maneiras de parar uma máquina

1) Parada de emergência

2) Parada rápida (adequada para quebra e alarme)

3) Pare normalmente

14,Unidade pneumática:



Requisitos

1, pressão de ar: 0,7Mpa±0,1Mpa

2, caminho de ar separado da bomba de diafragma

15,Unidade de iluminação
Lugar de instalação Unidade de impressão + unidade de rebobinamento
Método de iluminação Luz LED
Brilho da lâmpada ≥300Lx
16,Acessóriosblista aleatória:
Nome Marca Quantidade
Tambor central (inclui resfriamento de água) Nacional de alta qualidade 1 conjunto
Engrenagem central Nacional de alta qualidade 1 conjunto
Sistema de registro Huamao China 1 conjunto
Sistema de controle de projeto PLC Inovação China 1 conjunto
Tela sensível ao toque Fanyi China 1 conjunto
Sistema de detecção de imagem Pusai China 1 conjunto
Motor principal Siemens Alemanha 1 conjuntos
Desenrolar + rebobinar o motor Siemens Alemanha 2 conjuntos
Tinta para transporte motorizado Nacional de alta qualidade 8 conjuntos
Motor de tração Siemens Alemanha 1 conjunto
Motor para frente e para trás Nacional de alta qualidade 16 conjuntos
Inversor Inovação China 6 conjuntos
Nacional de alta qualidade 1 conjunto
Rolo anilox cerâmico Nacional de alta qualidade 8 unidades
Sistema de controle EPC Nacional de alta qualidade 1 conjunto
Rolo guia de alumínio Nacional de alta qualidade alguns
Eixo de ar Nacional de alta qualidade 1 unidade
Lâmina médica de câmara Autoproduzido 8 conjuntos
Rolo de borracha Nacional de alta qualidade 2 conjuntos
Rolamento unidirecional Alemanha ASNU alguns
O rolamento comum HRB Chinês alguns
Caixa de controle elétrico Autoproduzido 1 conjunto
Aparelhos elétricos de baixa tensão Schneider França 1 conjunto
Trocando a fonte energética Mingwei 1 conjunto
Trocar Schneider França 1 conjunto
Prateleira Nacional de alta qualidade 1 conjunto
Componentes pneumáticos Nacional de alta qualidade 1 conjunto
17, Acessórios gratuitos com máquina:
Nome Quantidade
Cilindro de impressão

8 unidades

(Espessura da placa: 1,7 mm + fita adesiva 0,38 mm)

Caixa de ferramentas 1 conjunto
Pistola de ar 1 unidade
Trocar 2 unidades
Retransmissão 2 unidades
Manual de operação da máquina 1 conjunto
Manual do inversor 1 conjunto
Manual do controlador EPC definir
18,Configuração periférica do cliente:
1), Requisitos básicos:
Nome Requisitos Caminhode compra
Lugar de instalação piso plano terceirização
Operador 2 pessoas terceirização
Fonte de alimentação (eletricidade industrial) 3P 380V-50HZ terceirização
Linha de energia da máquina de conexão externa (o comprimento depende do local) 4 fios 105㎡ terceirização
Óleo hidráulico Classe industrial terceirização
2),Dispositivo de impressão:
Nome Quantidade Caminhode compra
Bomba de ar (≥1,5KW), pressão de ar: 0,7Mpa±0,1Mpa 1 conjunto Compre externamente ou em nosso nome
Tinta de impressão >20kg/cor terceirização
Placa + fita adesiva dupla face (O padrão a ser impresso é transformado em placa) ≥1 conjunto terceirização
Lâmina(terceirização,1box100m,cerca de RMB1000/caixa) 1 caixa Compre externamente ou em nosso nome





Suporte e Serviços:

Máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Filme retrátil Papel Suporte técnico e serviços

Fornecemos suporte técnico e serviços para máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Filme retrátil Papel.Nossa equipe de técnicos e engenheiros experientes está disponível para ajudá-lo com qualquer dúvida ou problema que você possa ter.Oferecemos uma ampla gama de serviços, como instalação, manutenção, solução de problemas e reparos.Além disso, oferecemos treinamento e consultoria para garantir que seu maquinário funcione da melhor forma.

Em nossas instalações, oferecemos uma gama completa de serviços para máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Filme retrátil Papel.Nossa equipe de técnicos e engenheiros está disponível para ajudá-lo com qualquer dúvida ou problema que você possa ter.Da instalação à manutenção, nossa equipe está totalmente equipada e pronta para atendê-lo.

Nosso objetivo é fornecer o melhor suporte técnico e serviços para máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Filme retrátil Papel.Nossa equipe de especialistas está disponível para responder a quaisquer dúvidas ou preocupações que você possa ter.Temos orgulho em fornecer um serviço de qualidade e estamos comprometidos em garantir sua satisfação.

Embalagem e envio:

Embalagem e Envio

Máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Filme retrátil O papel é embalado com cuidado para garantir que chegue com segurança e em excelentes condições.As máquinas são totalmente montadas e depois embaladas em filme e embaladas com a caixa de madeira para fumigação.

As máquinas são enviadas via frete aéreo ou marítimo, dependendo da preferência do cliente.

PERGUNTAS FREQUENTES:

P: Qual é a marca da máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Papel de filme retrátil?
R: A marca é suprema.
P: Qual é o número do modelo da máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Papel de filme retrátil?
R: O número do modelo é CI-E.
P: Onde fica o local de origem da máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Papel de filme retrátil?
R: O local de origem é a China.
P: Qual é a certificação da máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Papel de filme retrátil?
R: A certificação é CE.
P: Qual é a quantidade mínima de pedido da máquina de impressão flexográfica CI Tinta solvente à base de água Tambor central PE NY PP PET PVC OPP BOPP Etiqueta de água Papel de filme retrátil?
R: A quantidade mínima de pedido é 1.
Do flexo de impressão CI da água da máquina - papel solvente baseado do filme de psiquiatra da etiqueta da água do PVC OPP BOPP do ANIMAL DE ESTIMAÇÃO do PE NY PP do cilindro do centro da tinta 0Do flexo de impressão CI da água da máquina - papel solvente baseado do filme de psiquiatra da etiqueta da água do PVC OPP BOPP do ANIMAL DE ESTIMAÇÃO do PE NY PP do cilindro do centro da tinta 1Do flexo de impressão CI da água da máquina - papel solvente baseado do filme de psiquiatra da etiqueta da água do PVC OPP BOPP do ANIMAL DE ESTIMAÇÃO do PE NY PP do cilindro do centro da tinta 2Do flexo de impressão CI da água da máquina - papel solvente baseado do filme de psiquiatra da etiqueta da água do PVC OPP BOPP do ANIMAL DE ESTIMAÇÃO do PE NY PP do cilindro do centro da tinta 3

Contacto
Winson

Número de telefone : +8618072118971

Whatsapp : +8618072118971
